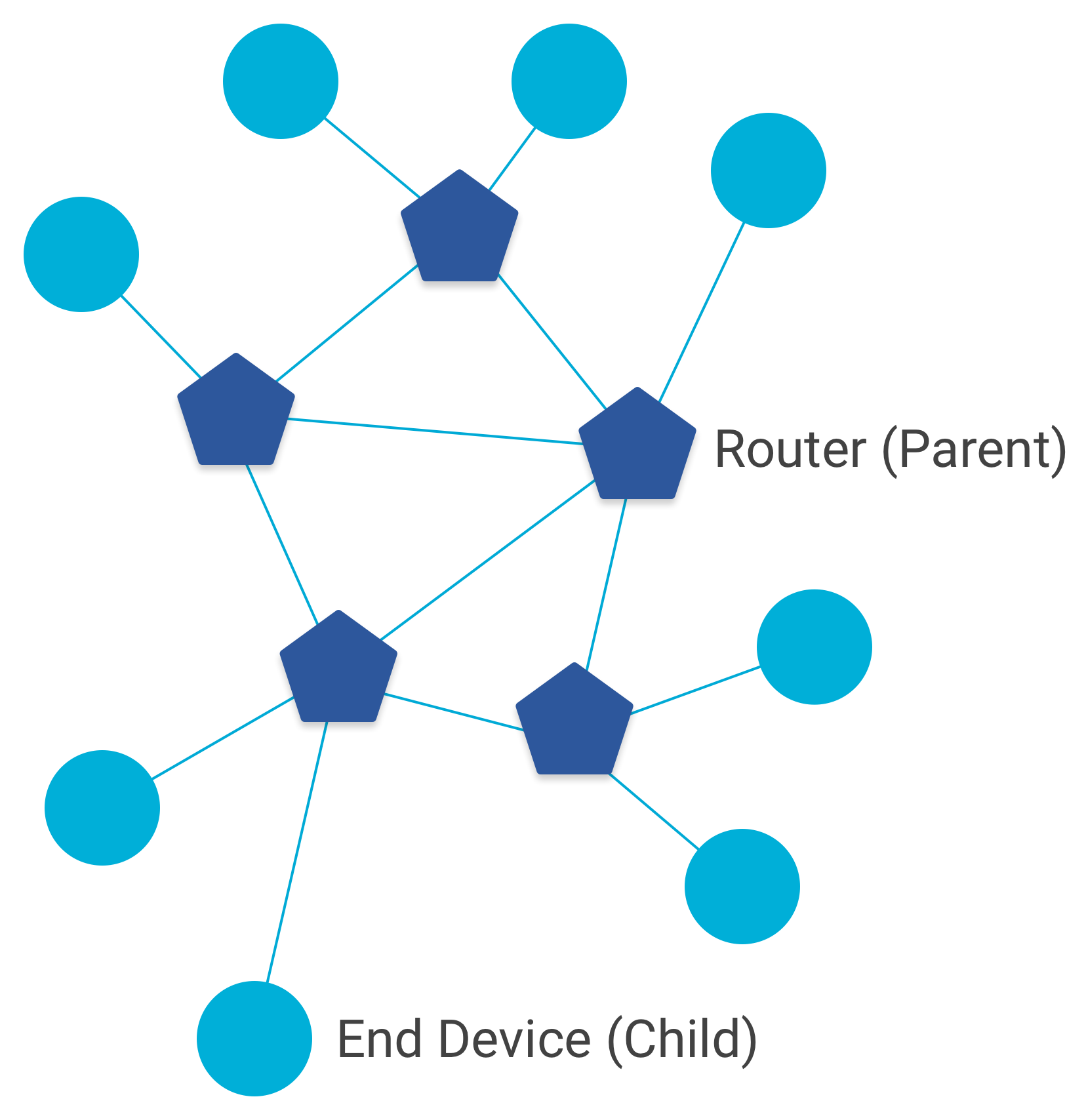

Rôles de transfert

Dans un réseau Thread, les nœuds sont divisés en deux rôles de transfert :

Répéteur pour réseau maillé

Un répéteur pour réseau maillé est un nœud qui :

• transfère les paquets pour les appareils réseau ;
• fournit des services de mise en service sécurisés pour les appareils qui tentent de rejoindre le réseau ;
• maintient son émetteur-récepteur activé en permanence.

Appareil final

Un appareil final (ED) est un nœud qui :

• communique principalement avec un seul répéteur pour réseau maillé ;
• ne transfère pas les paquets pour les autres appareils réseau ;
• peut désactiver son émetteur-récepteur pour réduire la consommation d'énergie.

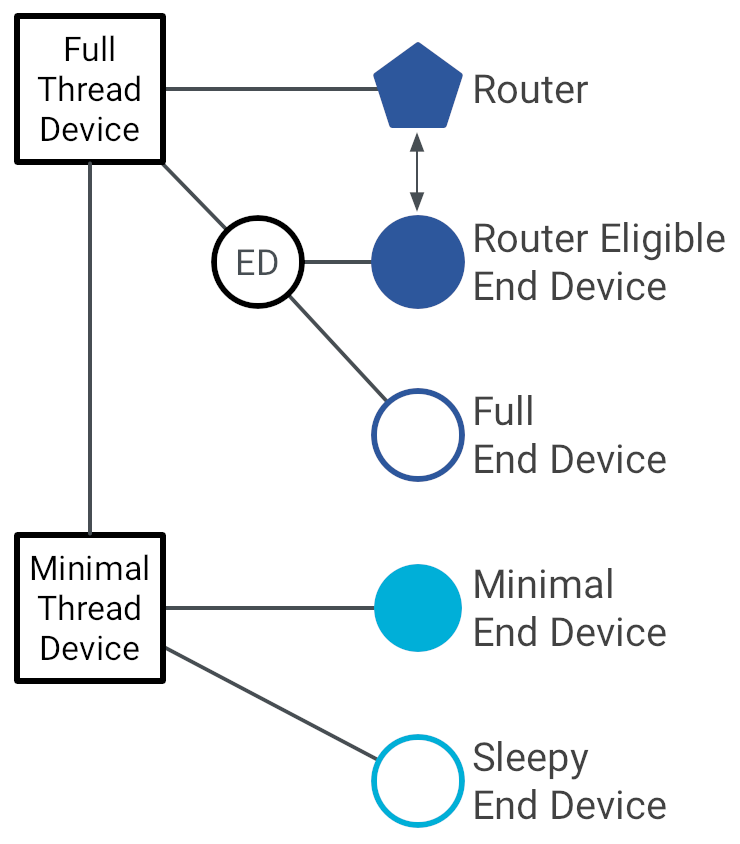

Types d'appareil

En outre, les nœuds comprennent plusieurs types.

Appareil Thread complet

Un appareil Thread complet (FTD) a toujours sa radio activée, est abonné à l'adresse de multidiffusion de tous les routeurs et gère les mappages d'adresses IPv6. Il existe deux types d'appareils Thread complets :

• Appareil compatible avec le répéteur (ECD)
• Appareil final complet (FED)

Un appareil compatible avec le répéteur peut avoir le rôle de répéteur pour réseau maillé ou d'ECD en veille. En veille, il s'agit toujours d'un appareil final (enfant).

Un appareil final complet est toujours un appareil final (enfant).

Appareil Thread minimal

Un appareil Thread minimal n'est pas abonné à l'adresse de multidiffusion de tous les routeurs et transfère tous les messages à son parent. Il existe deux types d'appareils Thread minimaux :

• Appareil final minimal (MED) : émetteur-récepteur toujours activé, n'a pas besoin d'interroger son parent pour les messages
• Appareil final en veille (SED) : normalement désactivé, s'active de temps en temps pour interroger son parent pour les messages

Un appareil Thread minimal ne peut fonctionner que comme appareil final (enfant).

Passage à une édition supérieure ou inférieure

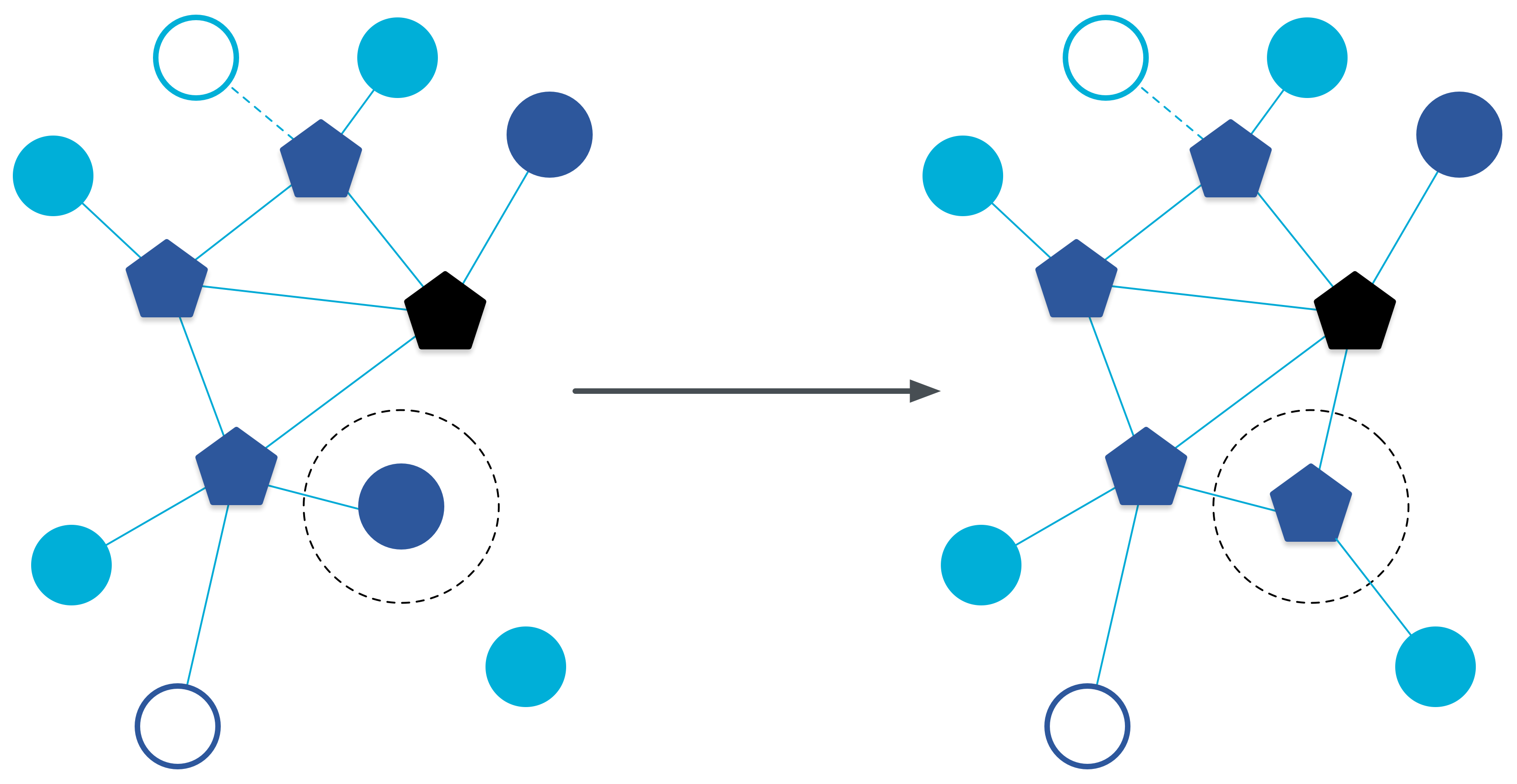

Lorsqu'un ECD en veille est le seul nœud à portée d'un nouvel appareil Thread qui souhaite rejoindre le réseau Thread, il peut se mettre à niveau et fonctionner comme répéteur pour réseau maillé :

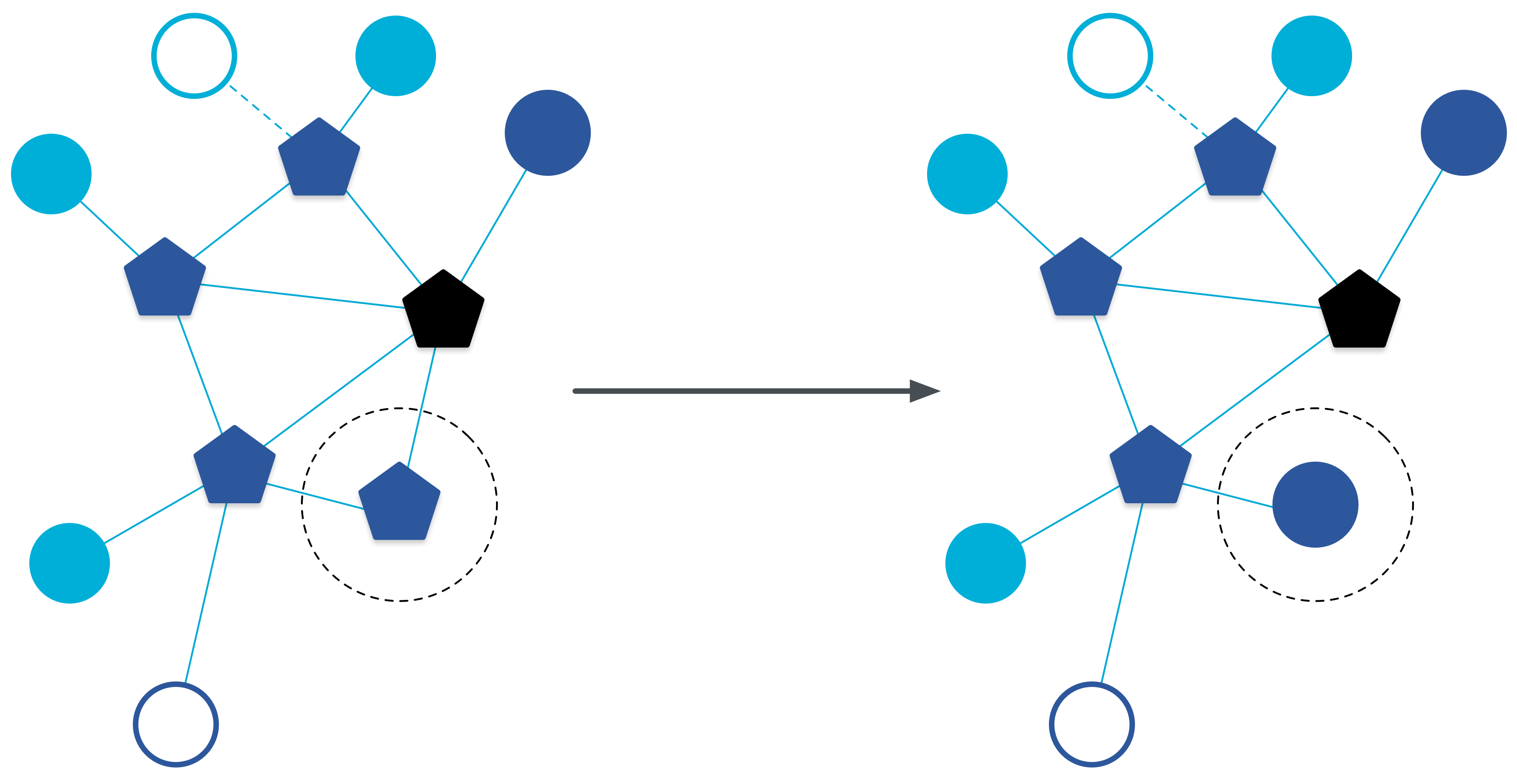

Inversement, lorsqu'un répéteur pour réseau maillé n'a pas d'enfant, il peut passer à une édition inférieure et fonctionner comme ECD en veille :

Autres rôles et types

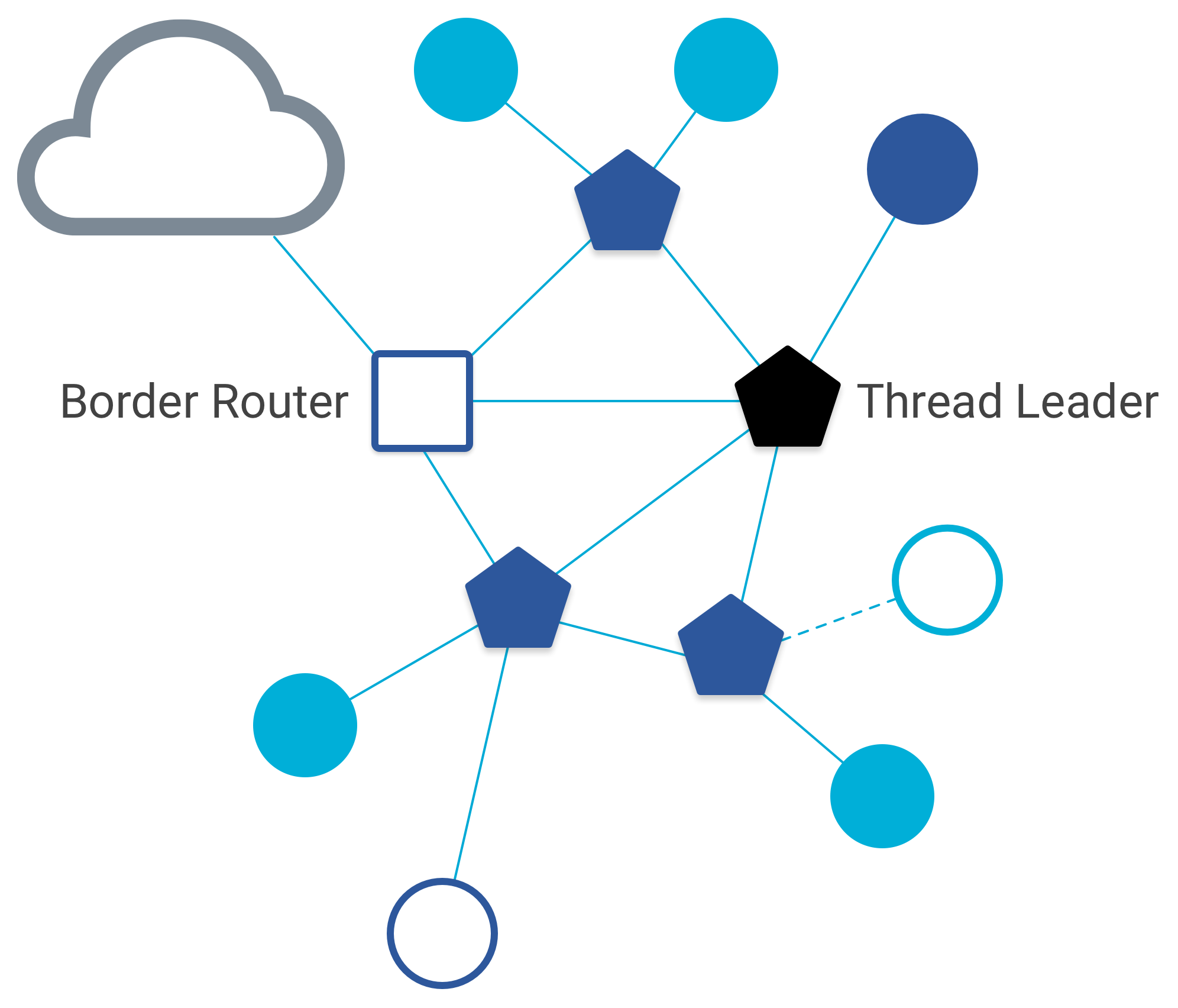

Leader Thread

Le leader Thread est un répéteur pour réseau maillé chargé de gérer l'ensemble des répéteurs pour réseau maillé dans un réseau Thread. Il est auto-élu de manière dynamique pour la tolérance aux pannes, et agrège et distribue les informations de configuration à l'échelle du réseau.

Routeur de bordure

Un routeur de bordure est un appareil qui peut transférer des informations entre un réseau Thread et un réseau non Thread (par exemple, le Wi-Fi). Il configure également un réseau Thread pour la connectivité externe.

N'importe quel appareil peut servir de routeur de bordure.

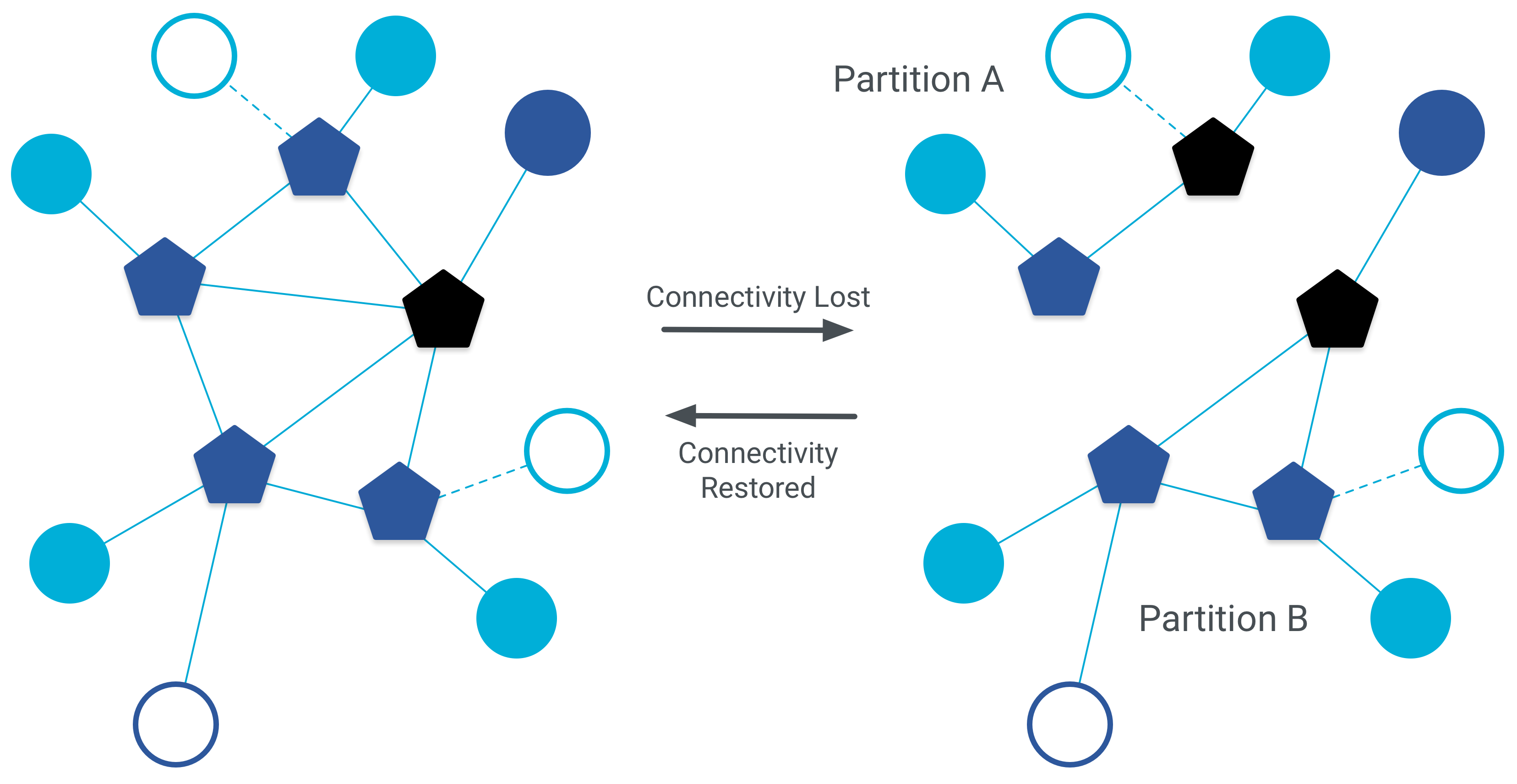

Partitions

Un réseau Thread peut être composé de partitions. Cela se produit lorsqu'un groupe d'appareils Thread ne peut plus communiquer avec un autre groupe d'appareils Thread. Chaque partition fonctionne logiquement comme un réseau Thread distinct avec son propre leader, ses propres ID de routeur et ses propres données réseau, tout en conservant les mêmes identifiants de sécurité pour tous les appareils de toutes les partitions.

Les partitions d'un réseau Thread n'ont pas de connectivité sans fil entre elles. Si elles retrouvent la connectivité, elles fusionnent automatiquement en une seule partition.

Notez que l'utilisation de "réseau Thread" dans ce guide suppose une seule partition. Le cas échéant, les concepts clés et les exemples sont clarifiés avec le terme "partition". Les partitions sont abordées en détail plus loin dans ce guide.

Limites d'appareils

Le nombre de types d'appareils qu'un seul réseau Thread peut prendre en charge est limité.

Thread tente de maintenir le nombre de répéteurs pour réseau maillé entre 16 et 23. Si un ECD est associé en tant qu'appareil final et que le nombre de répéteurs pour réseau maillé dans le réseau est inférieur à 16, il se promeut automatiquement en répéteur pour réseau maillé.

Récapitulatif

Dans cet atelier, vous avez appris à effectuer les opérations suivantes :

• Un appareil Thread est soit un répéteur pour réseau maillé (parent), soit un appareil final (enfant).
• Un appareil Thread est soit un appareil Thread complet (gère les mappages d'adresses IPv6), soit un appareil Thread minimal (transfère tous les messages à son parent).
• Un ECD en veille peut se promouvoir en répéteur pour réseau maillé, et inversement.
• Chaque partition de réseau Thread dispose d'un leader pour gérer les répéteurs pour réseau maillé.
• Un routeur de bordure est utilisé pour connecter les réseaux Thread et non Thread.
• Un réseau Thread peut être composé de plusieurs partitions.
