תפקידים וסוגים של צמתים

צפייה במקור ב-GitHub

העברת תפקידים

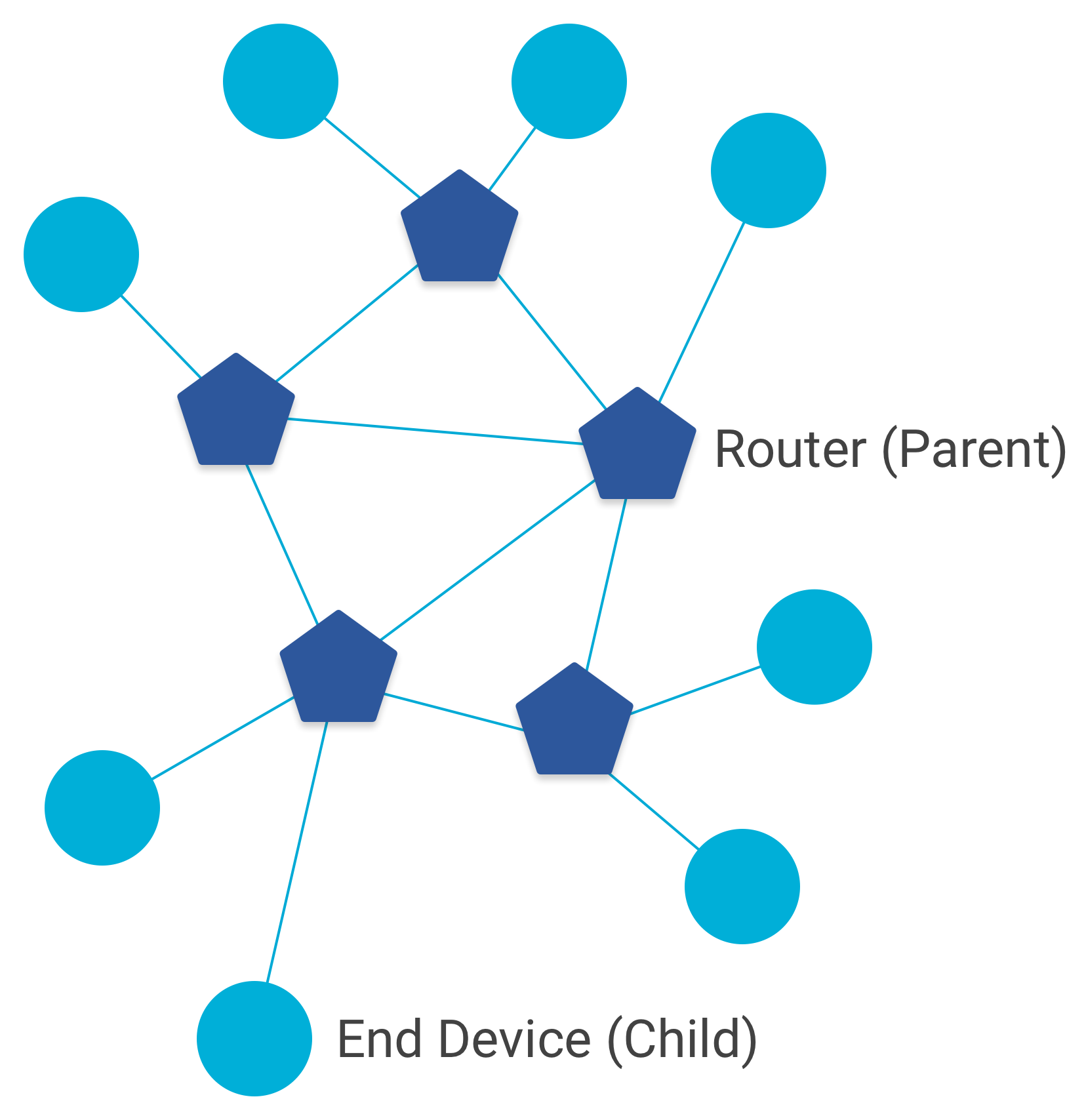

תפקידים של צמתים ב-OT

ברשת Thread, הצמתים מחולקים לשני תפקידי העברה:

מגדיל טווח מסוג Mesh

מגדיל טווח של רשת Mesh הוא צומת:

  • מעביר מנות למכשירים ברשת
  • מספק שירותי הפעלה מאובטחים למכשירים שמנסים להצטרף לרשת
  • המשדר-מקלט שלו מופעל כל הזמן

מכשיר קצה

מכשיר קצה (ED) הוא צומת ש:

  • מתקשר בעיקר עם Mesh Extender אחד
  • לא מעביר מנות למכשירי רשת אחרים
  • יכולה להשבית את המשדר כדי לצמצם את צריכת החשמל

סוגי מכשירים

בנוסף, יש כמה סוגים של צמתים.

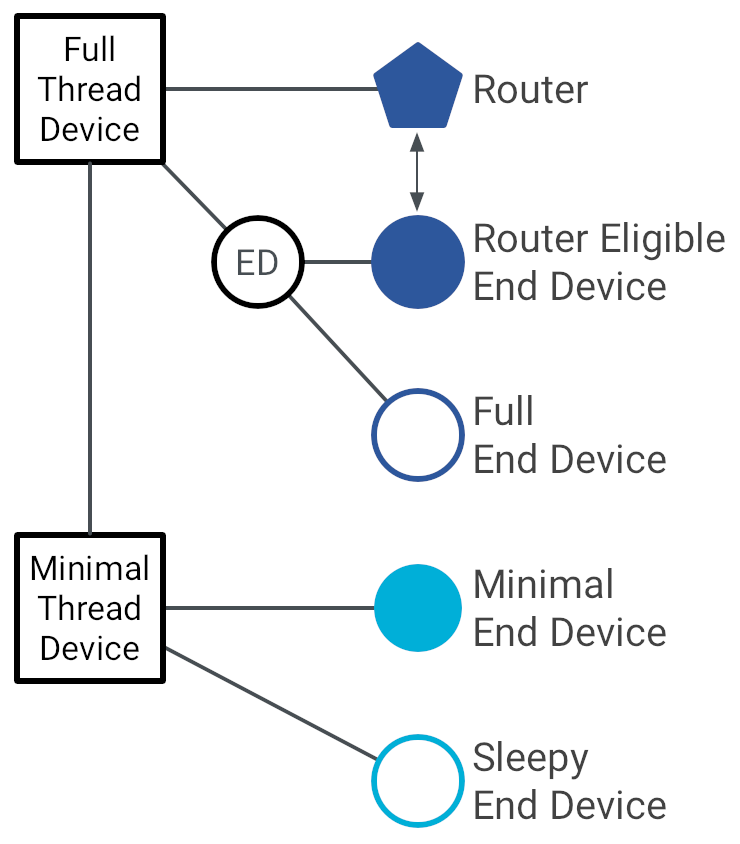

טקסונומיה של מכשירי OT

מכשיר Thread מלא

במכשיר Full Thread Device‏ (FTD) הרדיו תמיד מופעל, הוא נרשם לכתובת המולטיקאסט של כל הנתבים ושומר על מיפוי של כתובות IPv6. יש שני סוגים של FTD:

  • מכשיר עם יכולת הרחבה (ECD)
  • מכשיר קצה מלא (FED)

מכשיר עם יכולת הרחבת רשת יכול להיות בתפקיד של הרחבת רשת Mesh או בתפקיד של ECD במצב המתנה. בתפקיד המתנה, הוא תמיד מכשיר קצה (צאצא).

מכשיר FED הוא תמיד מכשיר קצה (צאצא).

מכשיר Thread מינימלי

מכשיר עם שרשור מינימלי לא נרשם לכתובת מולטיקאסט של כל הנתבים (all-routers) ומעביר את כל ההודעות אל חשבון האב שלו. יש שני סוגים של MTD:

  • מכשיר קצה מינימלי (MED) – משדר/מקלט שתמיד פועל, לא צריך לבצע סקר כדי לקבל הודעות מההורה שלו
  • מכשיר קצה במצב שינה (SED) – מושבת בדרך כלל, מתעורר מדי פעם כדי לבדוק אם יש הודעות מההורה שלו

מכשיר MTD יכול לפעול רק כמכשיר קצה (משני).

שדרוג ושנמוך

כשמכשיר Thread חדש רוצה להצטרף לרשת Thread, והוא יכול להגיע רק למכשיר ECD במצב המתנה, המכשיר במצב המתנה יכול לשדרג את עצמו ולפעול כמגדיל טווח של רשת Mesh:

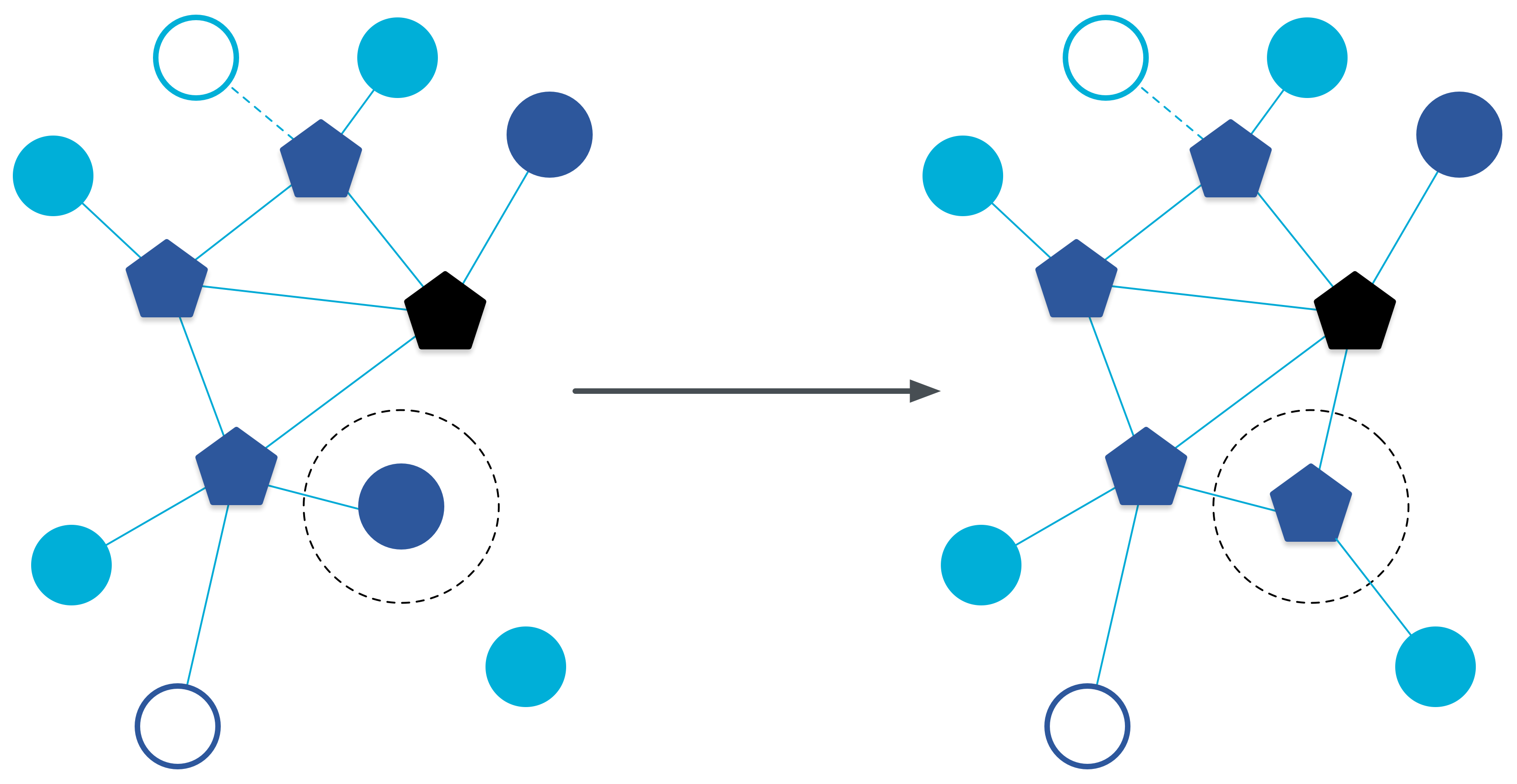

ממכשיר קצה של OT למגדיל טווח רשת

לעומת זאת, אם למרחיב הרשת אין צאצאים, הוא יכול לשדרג את עצמו ולהיות ECD במצב המתנה:

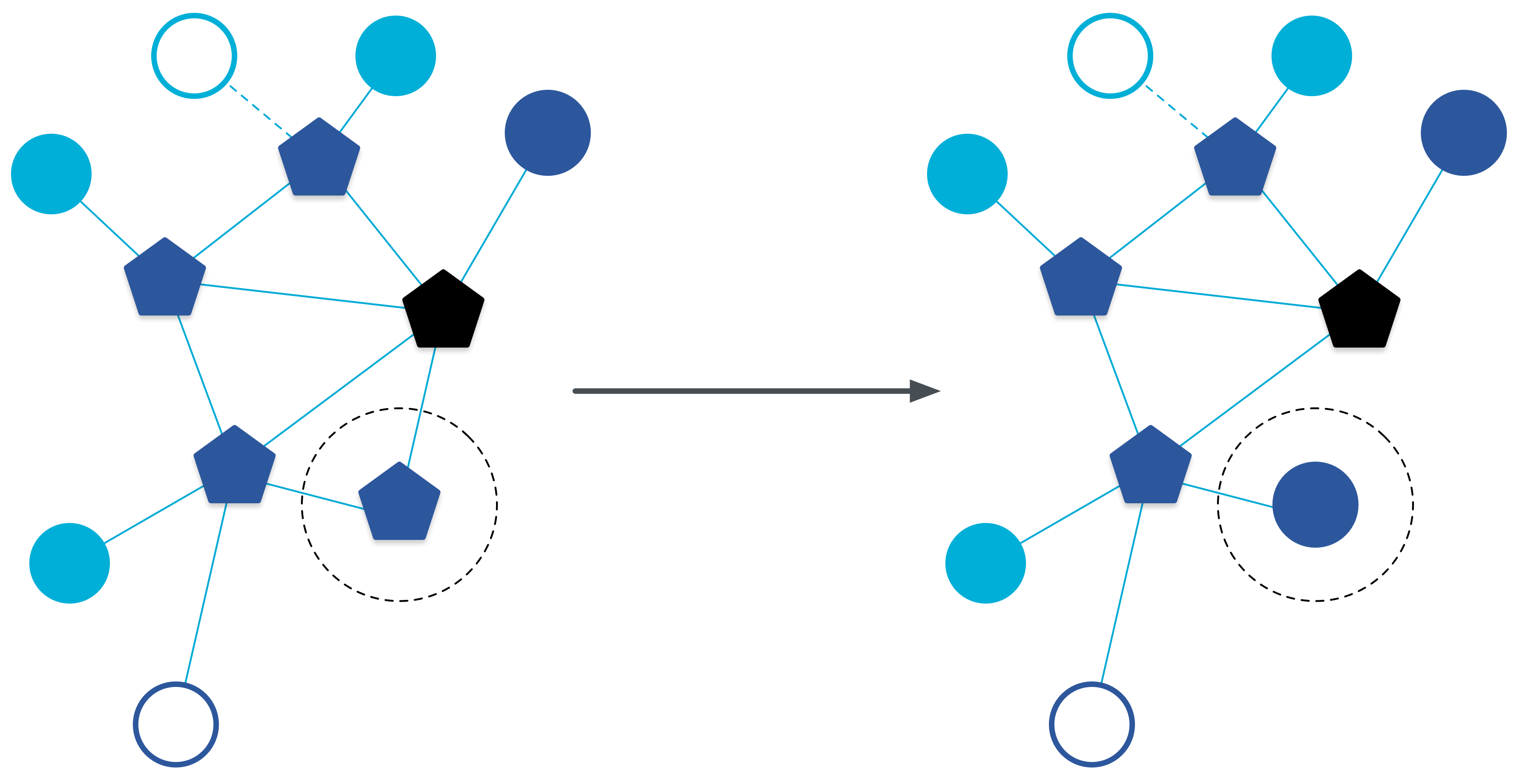

ממגדיל טווח של OT למכשיר קצה

תפקידים וסוגים אחרים

המוביל של השרשור

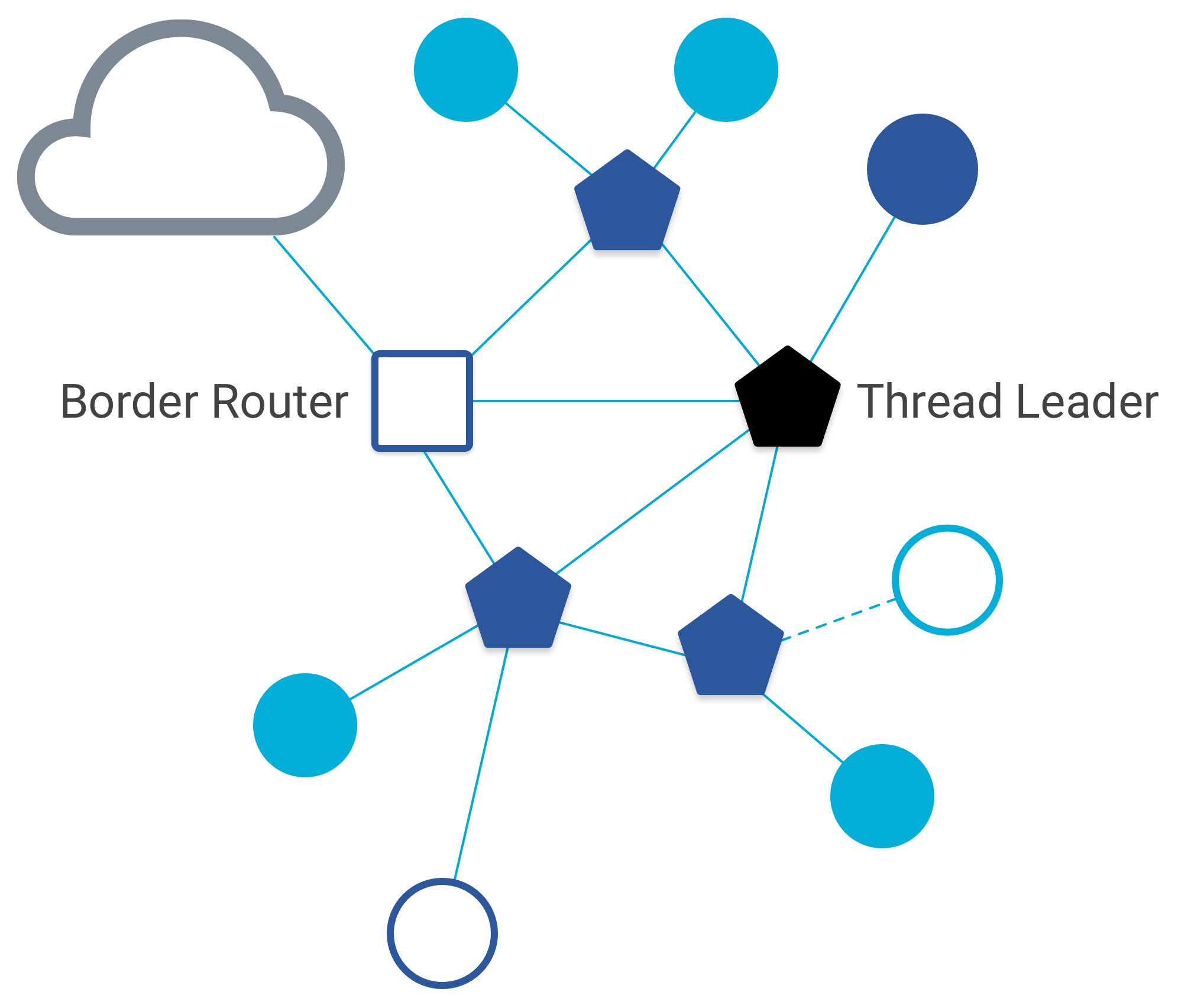

OT Leader and Border Router

הנתב הראשי של Thread הוא מגדיל טווח של רשת Mesh שאחראי על ניהול קבוצת מגדילי הטווח של רשת Mesh ברשת Thread. הוא נבחר באופן דינמי כדי לספק סבילות לשגיאות, והוא צובר ומפיץ מידע על ההגדרות ברשת כולה.

נתב גבולות

נתב גבולות הוא מכשיר שיכול להעביר מידע בין רשת Thread לבין רשת שאינה Thread (לדוגמה, Wi-Fi). הוא גם מגדיר רשת Thread לקישוריות חיצונית.

כל מכשיר יכול לשמש כנתב גבולות.

מחיצות

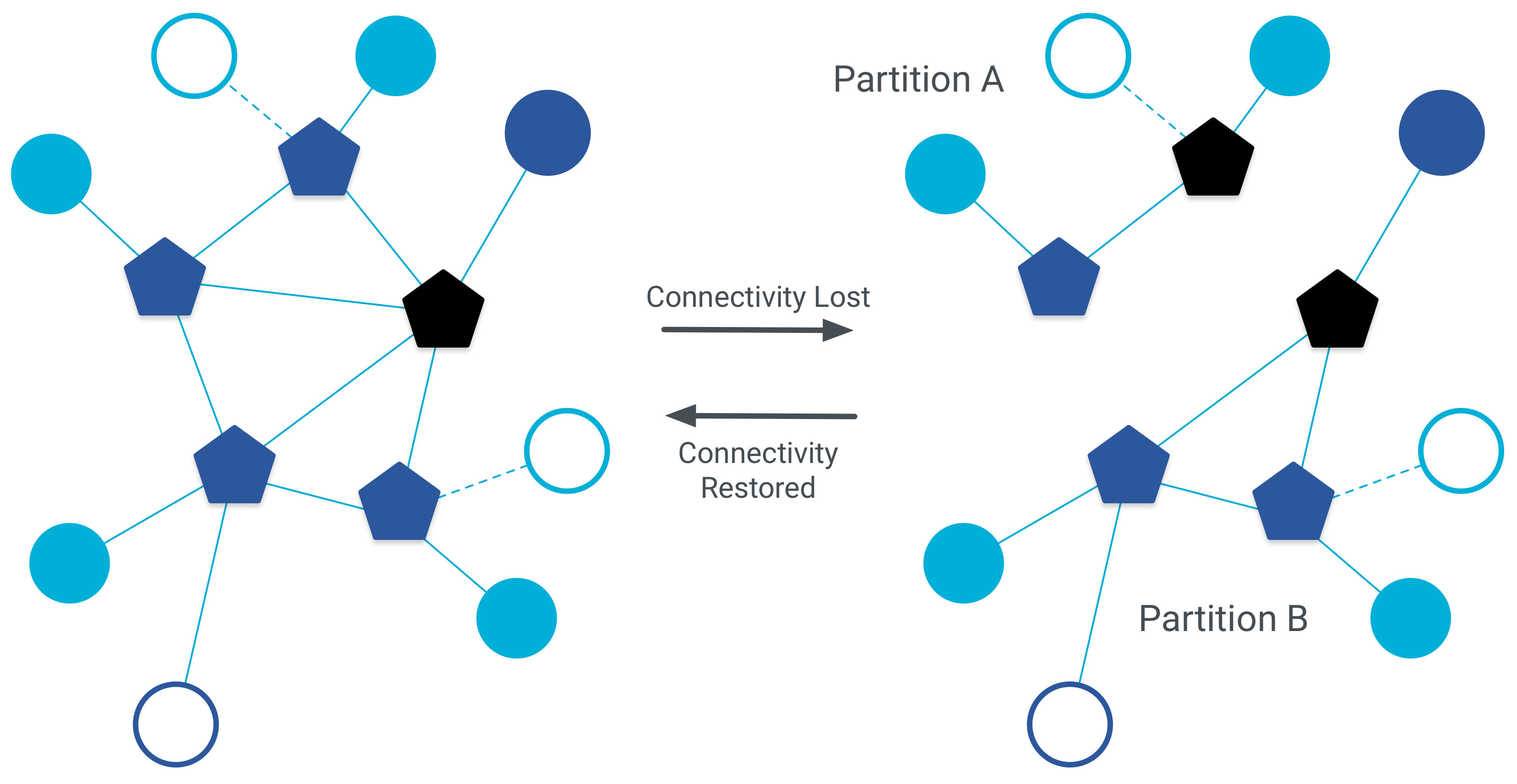

מחיצות OT

רשת Thread יכולה להיות מורכבת ממחיצות. זה קורה כשקבוצה של מכשירי Thread לא יכולה יותר לתקשר עם קבוצה אחרת של מכשירי Thread. כל מחיצה פועלת באופן לוגי כרשת Thread נפרדת עם נתונים משלה, הקצאות של מזהי נתבים ונתוני רשת, תוך שמירה על אותם פרטי אבטחה לכל המכשירים בכל המחיצות.

למחיצות ברשת Thread אין קישוריות אלחוטית ביניהן, ואם הקישוריות שלהן מתחדשת, הן מתמזגות אוטומטית למחיצה אחת.

שימו לב: השימוש במונח 'רשת Thread' במבוא הזה מתייחס למצב של מחיצה אחת. במקרים שבהם יש צורך בכך, מושגי מפתח ודוגמאות מוסברים באמצעות המונח 'מחיצה'. בהמשך המאמר נסביר לעומק על מחיצות.

מגבלות על מכשירים

יש הגבלות על מספר סוגי המכשירים שרשת Thread אחת יכולה לתמוך בהם.

תפקיד מגבלה
מנהיג 1
מגדיל טווח מסוג Mesh 32
מכשיר קצה ‫511 לכל מגדיל טווח מסוג Mesh

פרוטוקול Thread מנסה לשמור על מספר נתבי ה-Mesh בין 16 ל-23. אם מכשיר ECD מתחבר כמכשיר קצה ומספר המרחיבים של רשת ה-Mesh ברשת נמוך מ-16, הוא מקודם אוטומטית למרחיב של רשת ה-Mesh.

Recap

מה למדתם:

  • מכשיר Thread הוא או Mesh Extender (הורה) או End Device (ילד)
  • מכשיר Thread הוא או Full Thread Device (מכשיר Thread מלא, ששומר על מיפוי של כתובות IPv6) או Minimal Thread Device (מכשיר Thread מינימלי, שמעביר את כל ההודעות למכשיר האב שלו)
  • מכשיר ECD במצב המתנה יכול לשדרג את עצמו למכשיר Mesh Extender, ולהיפך
  • לכל מחיצה ברשת Thread יש רכיב Leader שמנהל את רכיבי Mesh Extender
  • נתב גבולות משמש לחיבור בין רשתות Thread לרשתות אחרות
  • רשת Thread יכולה להיות מורכבת מכמה מחיצות

בדיקה של רמת ההבנה שלך

מכשיר ברשת Thread יכול למלא אחד משני תפקידי העברה. מהן מודעות אלו?
צומת משני.
תשובה לא נכונה.
מגדיל טווח לרשת Mesh.
נכון.
מכשיר קצה.
נכון.
שער.
תשובה לא נכונה.
מהם שני הסוגים העיקריים של מכשירי Thread?
מכשיר Thread מינימלי (MTD).
נכון.
מכשיר Thread מלא (FTD).
נכון.
מכשיר Thread זעיר (MTD).
תשובה לא נכונה.
מכשיר קצה ישנוני (SED).
תשובה לא נכונה.
איזו מההצהרות הבאות לגבי מגדילי טווח של רשת Mesh לא נכונה?
מגדיל טווח של רשת Mesh יכול להשבית את המשדר-מקלט שלו כדי לצמצם את צריכת החשמל.
מכשירים שפועלים כמגדילי טווח של רשת Mesh לא משביתים את המשדרים שלהם. (אם הם היו עושים זאת, הם לא היו יכולים לתפקד כראוי כמגדילי טווח של רשת Mesh).
מגדיל טווח של רשת Mesh מעביר מנות נתונים למכשירי רשת.
ההצהרה הזו נכונה.
במגדיל טווח של רשת Mesh, המשדר-מקלט נשאר מופעל כל הזמן.
ההצהרה הזו נכונה. כדי שמכשיר יוכל לפעול בצורה תקינה כמרחיב רשת Mesh, המשדר-מקלט שלו צריך להיות מחובר לאינטרנט כל הזמן.
מגדיל טווח של רשת Mesh מספק שירותי צירוף מאובטחים למכשירים שמנסים להצטרף לרשת.
ההצהרה הזו נכונה. הפעלת המכשיר היא פונקציה חשובה של מגדיל טווח של רשת Mesh.
מתי מכשיר יכול לשדרג את עצמו למגדיל טווח של רשת Mesh?
כשהוא במצב המתנה כמכשיר שיכול לשמש כמגדיל טווח, והוא הצומת היחיד שנמצא בטווח של מכשיר חדש בפרוטוקול Thread שמנסה להצטרף לרשת בפרוטוקול Thread.
זה נכון. בנסיבות האלה, מכשיר במצב המתנה שיכול לשמש כמגדיל טווח יכול להפוך למגדיל טווח של רשת Mesh.
כשמדובר במכשיר קצה שמנסה להצטרף לרשת בפרוטוקול Thread.
תשובה לא נכונה.
כשהמכשיר הוא מכשיר שיכול לשמש כמגדיל טווח במצב המתנה, והרשת בפרוטוקול Thread מוזגה עם רשת גדולה יותר.
תשובה לא נכונה.
מתי יכול להיות שמגדיל טווח של רשת Mesh יפסיק לפעול כמגדיל טווח של רשת Mesh?
כשאין לו צאצאים.
תשובה נכונה. מגדיל טווח של רשת Mesh ללא צאצאים עשוי לחזור למצב המתנה של ECD בעצמו.
כשמכשיר קצה חדש מנסה להצטרף לרשת Thread.
לא נכון. בתרחיש הזה, אי אפשר להחזיר את הנתב Mesh Extender למצב המתנה של ECD.
כשמכשיר אחר ברשת נבחר להיות נקודת גישה לרשת Mesh.
יכול להיות שזה נכון. אם מספר ה-Mesh Extenders עולה ל-24 או יותר, יכול להיות שה-Mesh Extenders הקיימים יתחילו לבדוק אם כדאי להפוך ל-ECD במצב המתנה.
נניח שרשת Thread מכילה שתי קבוצות של צמתים שיש ביניהם קישוריות רדיו בתוך הקבוצה, אבל לא בין חברי הקבוצה האחת לחברי הקבוצה השנייה. איזו מסקנה אפשר להסיק מכאן?
יש יותר ממחיצה אחת ברשת הזו.
נכון. מחיצה נוצרת סביב כל קבוצה של צמתים שיכולים לתקשר זה עם זה. אם יש כמה קבוצות של צמתים שיכולים לתקשר ביניהם, אבל לא עם חברים בקבוצות אחרות, אפשר להסיק שכל אחת מהקבוצות האלה מהווה מחיצה נפרדת.
הלידר של הרשת אבד.
תשובה לא נכונה.
כל נקודות הגישה של Mesh ברשת עברו למצב אופליין.
תשובה לא נכונה. במקרה כזה, אף אחד מהצמתים לא יוכל לתקשר עם צמתים אחרים.
באמצעות איזה מכשיר מתחברים לרשתות בפרוטוקול Thread ולרשתות שלא בפרוטוקול Thread?
שער.
במערכות רשת מסורתיות, המונח 'שער' מתייחס למכשיר שמקשר בין שתי רשתות, אבל בהקשר של רשת Thread יש מונח ספציפי יותר.
נתב גבולות.
נכון. נתב גבולות משמש לחיבור רשתות Thread ורשתות שאינן Thread.
חומת אש.
זה לא נכון.
גשר.
תשובה לא נכונה. המונח הזה מתייחס למושג דומה ברשתות מסורתיות, כלומר, מכשיר שמחבר בין שתי רשתות LAN שמשתמשות באותו פרוטוקול רשת.
כמה מובילים יכולים להיות במחיצה של רשת Thread?
אף אחד או בדיוק אחד.
זה שגוי. במחיצה של רשת Thread חייב להיות לפחות נתב ראשי אחד.
אחת בלבד.
נכון. במחיצה של רשת Thread יכול להיות רק נתב אחד.
יותר מאחד.
לא נכון. לא יכולים להיות כמה ראשי רשת במחיצה של רשת Thread.
