1. Pengantar
OpenThread, yang dirilis oleh tim Google Nest, adalah implementasi open source dari protokol jaringan Thread® yang dirancang untuk mempercepat pengembangan produk untuk rumah yang terhubung. Spesifikasi Thread menentukan protokol komunikasi nirkabel perangkat ke perangkat yang andal, aman, dan berdaya rendah berbasis IPv6 untuk aplikasi bangunan rumah dan komersial.
Espressif telah mem-port stack OpenThread berdasarkan FreeRTOS dan LwIP, sehingga memungkinkan developer membangun jaringan Thread dengan cepat. Kode sumber terkait dapat diperoleh dari GitHub. Pada saat yang sama, Espressif juga telah mengimplementasikan Router Pembatas Thread berdasarkan RTOS.
Dalam Codelab ini, Anda akan memprogram OpenThread di hardware sebenarnya, membuat dan mengelola jaringan Thread, serta mengirim pesan antar-node.
Yang akan Anda pelajari
- Mem-build dan mem-flash biner OpenThread CLI ke board ESP.
- Mem-build dan mem-flash router pembatas ke board Router Pembatas Thread ESP.
- Mengelola node Thread secara manual dengan ESP Monitor dan OpenThread CLI.
- Membentuk jaringan Thread di Router Pembatas Thread.
- Mengamankan komisioning perangkat ke jaringan Thread.
- Melakukan ping alamat IPv6 antar-node Thread.
- Mengirim pesan antar-node Thread dengan UDP.
Yang akan Anda butuhkan

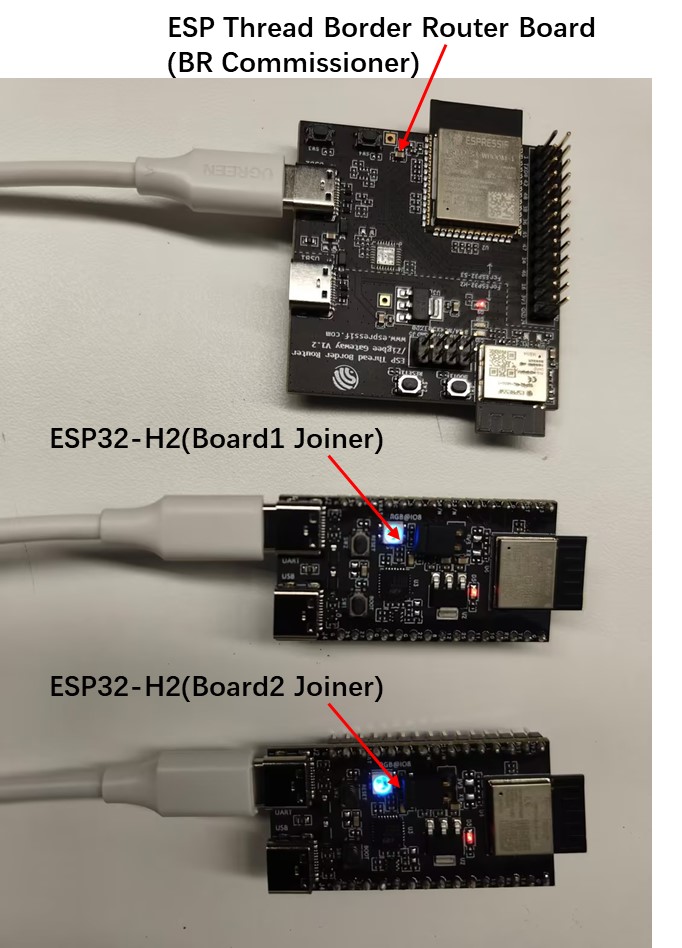

Hardware:
Software:
2. Memulai
- Penginstalan ESP-IDF.
Ikuti Panduan Pemrograman ESP-IDF untuk menginstal lingkungan pengembangan software.
- Kloning ESP Thread Border Router SDK.
ESP-THREAD-BR adalah SDK Router pembatas Thread ESP resmi. SDK ini mendukung semua fitur jaringan dasar untuk mem-build Router Pembatas Thread dan mengintegrasikan fitur tingkat produk yang lengkap untuk produk yang cepat.
$ cd <your-local-workspace> $ git clone --recursive https://github.com/espressif/esp-thread-br.git
3. Mem-build dan mem-flash
Untuk mem-build dan mem-flash file biner ot-cli-ftd di board ESP dengan modul IEEE 802.15.4, Anda dapat melihat contoh ESP-IDF ot_cli untuk mengetahui detail selengkapnya:
$ cd <your-idf-path>/examples/openthread/ot_cli $ idf.py set-target <your-board-type>
Aktifkan fitur joiner melalui menuconfig:
$ idf.py menuconfig
Component config > OpenThread > Enable Joiner, lalu build dan flash.
$ idf.py -p <your-local-port> build flash monitor
Untuk mem-build dan mem-flash file biner ot-br di Board Router Pembatas Thread ESP, Anda harus mem-build file biner RCP terlebih dahulu. File biner RCP ini tidak perlu di-flash secara eksplisit ke perangkat di Board Router Pembatas Thread ESP. File ini akan disertakan dalam file biner Router Pembatas dan di-flash ke chip ESP32-H2 saat booting pertama (atau firmware RCP diubah). Anda dapat melihat dokumen ESP Thread BR untuk mengetahui detail selengkapnya:
$ cd <your-idf-path>/examples/openthread/ot_rcp $ idf.py set-target esp32h2 $ idf.py build $ cd <your-esp-thread-br-path>/examples/basic_thread_border_router $ idf.py set-target esp32s3
Aktifkan fitur commissioner melalui menuconfig:
$ idf.py menuconfig
Component config > OpenThread > Enable Commissioner, lalu build dan flash.
$ idf.py -p <your-local-port> build flash monitor
4. Membentuk jaringan Thread di Router Pembatas Thread
Sekarang Anda dapat membentuk jaringan Thread menggunakan command line OpenThread di Board Router Pembatas Thread ESP (BR Commissioner):
## BR Commissioner ## ---------------------- > dataset init new Done > dataset Active Timestamp: 1 Channel: 21 Channel Mask: 0x07fff800 Ext PAN ID: 151975d11bea97b5 Mesh Local Prefix: fd6a:b54b:d6a3:b05a::/64 Network Key: 731ab6a60a64a0a0b14b259b86b2be01 Network Name: OpenThread-1444 PAN ID: 0x1444 PSKc: 54e7f18d2575014da94db09df29c5df0 Security Policy: 672 onrc 0 Done
Tetapkan set data ini sebagai set data aktif:
> dataset commit active Done
Aktifkan antarmuka IPv6:
> ifconfig up I (59329) OPENTHREAD: Platform UDP bound to port 49153 Done I (59329) OT_STATE: netif up
Mulai operasi protokol Thread:
> thread start I(61709) OPENTHREAD:[N] Mle-----------: Role disabled -> detached Done > I(62469) OPENTHREAD:[N] Mle-----------: Attach attempt 1, AnyPartition reattaching with Active Dataset I(69079) OPENTHREAD:[N] RouterTable---: Allocate router id 11 I(69079) OPENTHREAD:[N] Mle-----------: RLOC16 fffe -> 2c00 I(69089) OPENTHREAD:[N] Mle-----------: Role detached -> leader I(69089) OPENTHREAD:[N] Mle-----------: Partition ID 0x28b518c6 I (69099) OPENTHREAD: Platform UDP bound to port 49154
Setelah beberapa saat, periksa status perangkat. Statusnya harus Pemimpin.
> state leader Done >
5. Bergabung ke jaringan Thread melalui networkkey
Dalam codelab ini, dua board ESP dengan modul IEEE 802.15.4 disiapkan untuk bergabung ke jaringan yang dibentuk BR. Pada sesi ini, kita akan menambahkan Board1 ke jaringan.
Dapatkan networkkey dari BR:
## BR Commissioner ## ---------------------- > networkkey 731ab6a60a64a0a0b14b259b86b2be01 Done >
Tetapkan networkkey ini ke satu board ESP (Board1 Joiner) dengan modul IEEE 802.15.4:
## Board1 Joiner ## ---------------------- > dataset networkkey 731ab6a60a64a0a0b14b259b86b2be01 Done
Tetapkan set data ini sebagai set data aktif:
> dataset commit active Done
Aktifkan antarmuka IPv6:
> ifconfig up Done I (20308) OT_STATE: netif up
Mulai operasi protokol Thread:
> thread start I(23058) OPENTHREAD:[N] Mle-----------: Role disabled -> detached Done > I(23408) OPENTHREAD:[N] Mle-----------: Attach attempt 1, AnyPartition reattaching with Active Dataset I(30028) OPENTHREAD:[N] Mle-----------: Attach attempt 1 unsuccessful, will try again in 0.288 seconds I(30328) OPENTHREAD:[N] Mle-----------: Attach attempt 2, AnyPartition I(33498) OPENTHREAD:[N] Mle-----------: Delay processing Announce - channel 21, panid 0x1444 I(33758) OPENTHREAD:[N] Mle-----------: Processing Announce - channel 21, panid 0x1444 I(33758) OPENTHREAD:[N] Mle-----------: Role detached -> disabled I(33758) OPENTHREAD:[N] Mle-----------: Role disabled -> detached I(34178) OPENTHREAD:[N] Mle-----------: Attach attempt 1, AnyPartition I(35068) OPENTHREAD:[N] Mle-----------: RLOC16 fffe -> 2c01 I(35068) OPENTHREAD:[N] Mle-----------: Role detached -> child
Setelah beberapa saat, periksa status perangkat. Statusnya harus Anak.
> state child Done
Tetapkan peran ke Mesh Extender (disebut sebagai router di CLI dan log).
> state router Done I(51028) OPENTHREAD:[N] Mle-----------: RLOC16 2c01 -> 2800 I(51028) OPENTHREAD:[N] Mle-----------: Role child -> router I(51028) OPENTHREAD:[N] Mle-----------: Partition ID 0x28b518c6 >

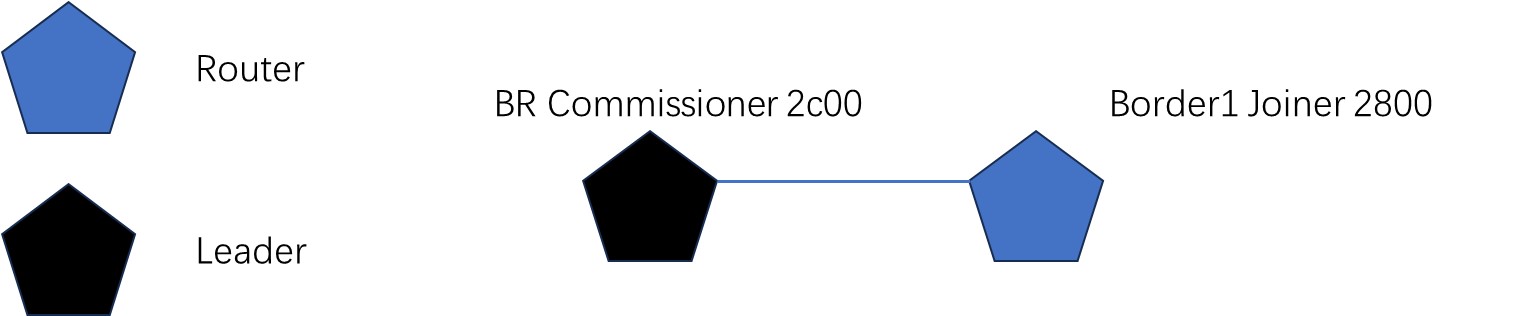

6. Bergabung ke jaringan Thread melalui komisioning aman
Pada sesi ini, kita akan menambahkan Board2 ke jaringan melalui komisioning keamanan:
Dapatkan PSKc dan panid dari BR Commissioner:
## BR Commissioner ## ---------------------- > pskc 54e7f18d2575014da94db09df29c5df0 Done > panid 0x1444 Done
Konfigurasi informasi jaringan ke Board2:
## Board2 Joiner ## ---------------------- > dataset pskc 54e7f18d2575014da94db09df29c5df0 Done > dataset panid 0x1444 Done
Tetapkan set data ini sebagai set data aktif:
## Board2 Joiner ## ---------------------- > dataset commit active Done
Aktifkan antarmuka IPv6:
## Board2 Joiner ## ---------------------- > ifconfig up Done I (29146) OT_STATE: netif up
Dapatkan eui64 dari Board2:
## Board2 Joiner ## ---------------------- > eui64 4831b7fffec02be1 Done
Di BR Commissioner, mulai commissioner dan tentukan eui64 perangkat yang dapat bergabung, beserta Kredensial Joiner, misalnya J01NME. Kredensial Joiner adalah string khusus perangkat yang terdiri dari karakter alfanumerik huruf besar (0-9 dan A-Y, tidak termasuk I, O, Q, dan Z agar mudah dibaca), dengan panjang antara 6 dan 32 karakter.
## BR Commissioner ## ---------------------- > commissioner start Commissioner: petitioning Done Commissioner: active > commissioner joiner add 4831b7fffec02be1 J01NME Done
Beralih ke Board2 Joiner. Mulai peran joiner dengan Kredensial Joiner yang baru saja Anda siapkan di BR Commissioner:
## Board2 Joiner ## ---------------------- > ifconfig up Done > joiner start J01NME Done
Dalam waktu sekitar satu menit, Anda akan mendapatkan konfirmasi autentikasi yang berhasil:
## Board2 Joiner ## ---------------------- > Join success
Setelah itu, Anda dapat memulai dan bergabung ke jaringan Thread yang dibentuk oleh BR Commissioner.
Mulai operasi protokol Thread:
> thread start I(35727) OPENTHREAD:[N] Mle-----------: Role disabled -> detached Done > I(36197) OPENTHREAD:[N] Mle-----------: Attach attempt 1, AnyPartition reattaching with Active Dataset I(37007) OPENTHREAD:[N] Mle-----------: RLOC16 fffe -> 2801 I(37007) OPENTHREAD:[N] Mle-----------: Role detached -> child
Tetapkan peran ke Mesh Extender (disebut sebagai router di CLI dan log).
> state router Done I(46057) OPENTHREAD:[N] Mle-----------: RLOC16 2801 -> 4400 I(46057) OPENTHREAD:[N] Mle-----------: Role child -> router I(46057) OPENTHREAD:[N] Mle-----------: Partition ID 0x28b518c6 >

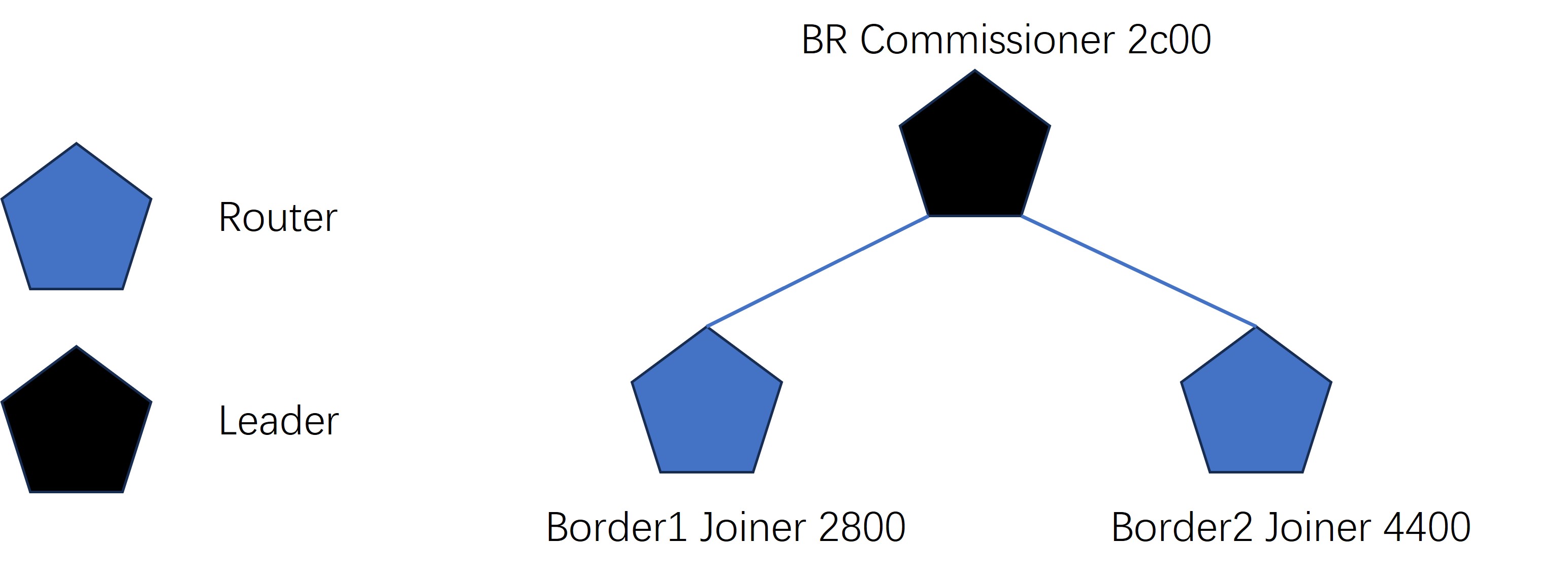

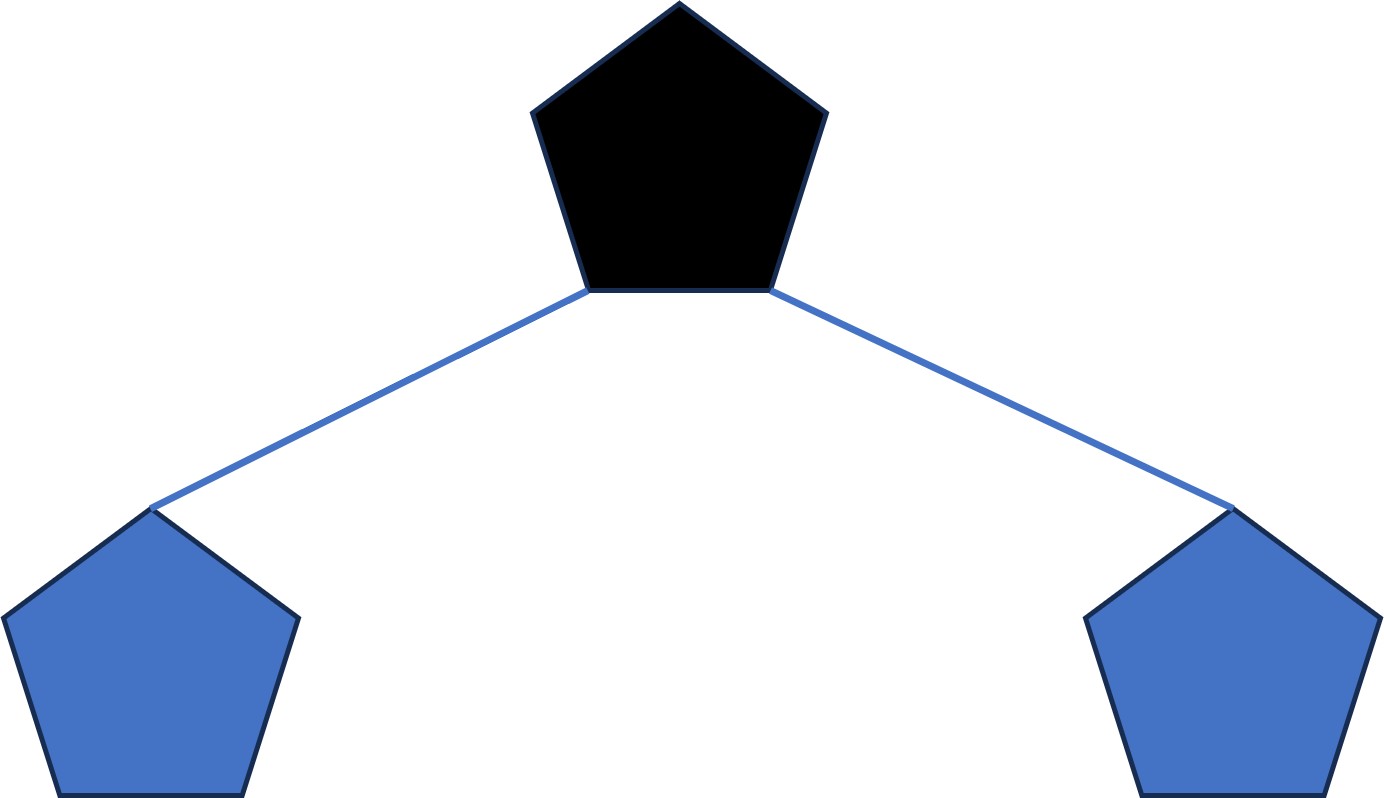

Sekarang Anda mendapatkan jaringan Thread dengan topologi yang ditunjukkan di bawah ini:
7. Melakukan ping alamat IPv6 antar-node Thread
Anda dapat menggunakan perintah ping untuk berkomunikasi antara dua board. Gunakan perintah ipaddr untuk mencetak alamat IPv6 setiap board:
## BR Commissioner ## ---------------------- > ipaddr fd6a:b54b:d6a3:b05a:0:ff:fe00:fc00 # Leader Anycast Locator (ALOC) fd6a:b54b:d6a3:b05a:0:ff:fe00:2c00 # Routing Locator (RLOC) fd6a:b54b:d6a3:b05a:a8df:eb43:63d8:bda0 # Mesh-Local EID (ML-EID) fe80:0:0:0:687c:7248:cc14:9c4d # Link-Local Address (LLA) Done >
## Board1 Joiner ## ---------------------- > ipaddr fd6a:b54b:d6a3:b05a:0:ff:fe00:2800 # Routing Locator (RLOC) fd6a:b54b:d6a3:b05a:e461:db08:c833:1248 # Mesh-Local EID (ML-EID) fe80:0:0:0:18ac:df04:4671:6a45 # Link-Local Address (LLA) Done
## Board2 Joiner ## ---------------------- > ipaddr fd6a:b54b:d6a3:b05a:0:ff:fe00:4400 # Routing Locator (RLOC) fd6a:b54b:d6a3:b05a:d7dc:8e90:9bc9:ecbc # Mesh-Local EID (ML-EID) fe80:0:0:0:a8cc:1483:f696:91a2 # Link-Local Address (LLA) Done
Misalnya, untuk melakukan ping MLE-ID Board2 dari BR Commissioner, Anda dapat menjalankan perintah ini di BR Commissioner:
## BR Commissioner ## ---------------------- > ping fd6a:b54b:d6a3:b05a:d7dc:8e90:9bc9:ecbc 16 bytes from fd6a:b54b:d6a3:b05a:d7dc:8e90:9bc9:ecbc: icmp_seq=1 hlim=255 time=123ms 1 packets transmitted, 1 packets received. Packet loss = 0.0%. Round-trip min/avg/max = 123/123.0/123 ms. Done
8. Mengirim pesan antar-node Thread dengan UDP
Pada sesi ini, Anda akan mempelajari cara mengirim pesan antara dua perangkat Thread. Misalnya, buka udp dan ikat di port 20617 serta dengarkan semua alamat di BR:
## BR Commissioner ## ---------------------- > udp open Done > udp bind :: 20617 I (1298739) OPENTHREAD: Platform UDP bound to port 20617 Done
Kemudian, kirim pesan dari Board1 ke alamat dan port 20617 MLE-ID BR:
## Board1 Joiner ## ---------------------- > udp open Done > udp send fd6a:b54b:d6a3:b05a:a8df:eb43:63d8:bda0 20617 ESP
Anda dapat melihat pesan yang diterima di BR:
## BR Commissioner ## ---------------------- 3 bytes from fd6a:b54b:d6a3:b05a:e461:db08:c833:1248 49154 ESP
9. Selamat!
Anda telah membuat jaringan Thread fisik menggunakan board ESP.
Sekarang Anda mengetahui:
- Mem-build dan mem-flash biner OpenThread CLI ke board ESP.
- Mem-build router pembatas dan mem-flashnya ke board Router Pembatas Thread ESP.
- Mengelola node Thread secara manual dengan ESP Monitor dan OpenThread CLI.
- Membentuk jaringan Thread di Router Pembatas Thread.
- Mengamankan komisioning perangkat ke jaringan Thread.
- Melakukan ping alamat IPv6 antar-node Thread.
- Mengirim pesan antar-node Thread dengan UDP.
Bacaan lebih lanjut
Lihat openthread.io dan GitHub untuk berbagai resource OpenThread, termasuk:
- Platform yang Didukung — temukan semua platform yang mendukung OpenThread
- Mem-build OpenThread — detail lebih lanjut tentang mem-build dan mengonfigurasi OpenThread
- Thread Primer — mencakup semua konsep Thread yang ditampilkan dalam Codelab ini
