認證自動化設定

如要自動執行認證測試，必須進行額外設定。

以下所有安裝和設定步驟都會在執行 GRL Test Harness 軟體的 Windows 電腦上進行。請先下載並安裝最新版 GRL Thread Test Harness，再繼續操作。

安裝完成後，有兩種自動化方法可供測試裝置 (DUT) 使用：

  1. OpenThread Harness 自動化工具
  2. 測試控管工具自動 DUT 模式

OpenThread Harness 自動化工具

安裝

  1. 請安裝下列軟體：
    • Python 2.7
    • Git for Windows (強烈建議支援 Bash)
  2. 複製 OpenThread 存放區，取得自動化指令碼：
    git clone https://github.com/openthread/openthread
  3. 安裝 Python 需求條件：
    cd tools/harness-automation
pip install -r requirements.txt
  4. 安裝 Google Chrome 和 ChromeDriver。

設定

  1. 為自動化工具建立設定檔：
    cp autothreadharness/settings_sample.py autothreadharness/settings.py
  2. 按照檔案中的操作說明，更新該新設定檔。
  3. 在 Test Harness 設定檔中新增下列參數，該檔案位於 C:\GRL\Thread1.1\Config\Configuration.ini：
    BrowserAutoNavigate = False

支援混合測試平台

Harness 自動化工具也支援混合測試平台，也就是每個測試案例中使用的參考裝置是混合裝置，而非全部都是相同裝置。舉例來說，您不必為所有測試案例使用 32 個執行 OpenThread 的 TI CC2538 板，而是可視需要為每個測試案例混用所有四個 Thread 參考裝置。

如要使用混合式測試平台，必須進行額外設定：

  1. 在 Test Harness 設定檔 (位於 C:\GRL\Thread1.1\Config\Configuration.ini) 中新增下列額外參數：
    EnableDeviceSelection = True
  2. 從 Thread Group 下載拓撲設定檔。 將這個檔案新增為 TopologyConfig.txt 至 C:\GRL\Thread1.1\Thread_Harness\TestScripts。這個檔案會詳細說明每個測試案例中，各個角色應使用的參考裝置。

您可以修改 Thread Group 提供的拓撲設定檔，用於其他混合床配置，但如要取得正式認證，必須使用原始設定。

拓撲設定檔中參考裝置可用的有效值如下：

拓撲設定檔中的值 測試控管工具參考裝置
ARM ARM：搭載 Firefly 6LoWPAN Shield 的 NXP FRDM-K64F
NXP NXP(Freescale)：USB-KW24D512 轉接器
OpenThread OpenThread：TI CC2538DK
SiLabs Silabs：EM358x USB 隨身碟

拓撲設定檔中的每個測試案例項目都必須獨立為一行，並採用 role:device 組合格式，如下所示：

5.3.10-Leader:NXP,Router_1:OpenThread,BorderRouter:OpenThread,MED_1:ARM

測試控管工具自動 DUT 模式

GRL Test Harness 軟體提供進階自動探索功能 (Auto DUT)，可加快 Thread 參考堆疊供應商的驗證程序。

OpenThread 提供 Thread 主機控制器介面 (THCI) 範例，可讓測試機架控制元件或產品，就像控制其中一個參考平台一樣。根據特定平台的序列埠特性，DUT 可能會：

做為現有的 OpenThread 參考平台

如果 DUT 的序列埠在 115200 8-N-1 設定下運作，且裝置在每次重設實體裝置後都能正確回應 (例如確認裝置與 Windows 電腦的連線有效)，則平台可以使用 OpenThread THCI 工具。這項工具可讓裝置在測試期間做為 OpenThread 參考平台。

  1. 如果 GRL Test Harness 已開啟，請將其關閉。
  2. 將裝置連接至 Windows 電腦。
  3. 使用 Python pySerial 模組尋找裝置序列埠硬體 ID：
    1. 在 Windows 電腦上安裝 pySerial。
    2. 在 Windows 指令列上使用 Python，列舉連線至機器的所有硬體 ID (VID 和 PID)。在這個輸出內容中，有一部裝置已連線，且 ID 為 VID=1366 和 PID=1015：
      python -m serial.tools.list_ports -v
COM10
    desc: USB Serial Port (COM10)
    hwid: USB\VID_1366+PID_1015+MI_00
    3. 如果您已知道 COM 連接埠，可以使用其他指令。舉例來說，如果 COM 埠為 COM10：
      python -c "import serial.tools.list_ports;print [ports[2] for ports in serial.tools.list_ports.comports() if ports[0] == 'COM10']"
['USB\VID_1366+PID_1015+MI_00']
  4. 更新黃金裝置清單：
    1. 開啟 C:\GRL\Thread1.1\Config\Configuration.ini。
    2. 在 GoldenDeviceHardwareIds 陣列中更新 OpenThread 群組，並加入裝置的 VID 和 PID：
      GoldenDeviceHardwareIds = {
      'NXP': ['VID:PID=1FC9:0300','VID:PID=15A2:0300','VID:PID=1366:1015'],
      'SiLabs': 'VID:PID=10C4:8A5E',
      'ARM': 'VID:PID=0D28:0204',
      'OpenThread':['VID:PID=10C4:EA60','VID:PID=1366:1015']}
  5. 啟用自動 DUT 模式。

做為新的參考平台

如果 DUT 的序列埠無法在正確的序列埠設定下運作，或裝置在重設實體裝置後無法正確回應 (在重設後 3 到 6 秒內輸出無法解讀的程式碼)，則可以自訂 OpenThread THCI，將裝置視為 Test Harness 中的新平台。

舉例來說，如要使用 Nordic Semiconductor nRF52840 平台自訂 THCI：

  1. 如果 GRL Test Harness 已開啟，請將其關閉。

  2. 根據目標裝置的 UART 特性修改 /tools/harness-thci/OpenThread.py。修改項目可能因目標裝置而異。以 Nordic nRF52840 平台為例：

    1. 將 OpenThread.py 檔案重新命名為 nRF52840.py。

    2. 將前三個「OpenThread」改為「nRF52840」：

      >> Device : nRF52840 THCI
>> Class : nRF52840

class nRF52840(IThci):

    3. 變更序列埠參數：

      def _connect(self):
    print 'My port is %s' % self.port
    if self.port.startswith('COM'):
        self.handle = serial.Serial(self.port, 115200, timeout=0)
        time.sleep(1)
        self.handle.write('\r\n')
        time.sleep(0.1)
        self._is_net = False
    elif ':' in self.port:
        host, port = self.port.split(':')
        self.handle = socket.create_connection((host, port))
        self.handle.setblocking(0)
        self._is_net = True
    else:
        raise Exception('Unknown port schema')
    self.UIStatusMsg = self.getVersionNumber()

    4. 變更睡眠時間，消除裝置重設後無法讀取程式碼輸出內容的影響：

      def powerDown(self):
    """power down the Thread device"""
    print '%s call powerDown' % self.port
    self._sendline('reset')
    self.isPowerDown = True
    time.sleep(8)  # New addition

def reboot(self):
    """reset and rejoin to Thread Network without any timeout

    Returns:
        True: successful to reset and rejoin the Thread Network
        False: fail to reset and rejoin the Thread Network
    """
    print '%s call reboot' % self.port
    try:
        self._sendline('reset')
        self.isPowerDown = True
        time.sleep(8)  # Updated from 3 to 8

def reset(self):
    """factory reset"""
    print '%s call reset' % self.port
    try:
        self._sendline('factoryreset')
        time.sleep(8)  # Updated from 3 to 8
        self._read()

def resetAndRejoin(self, timeout):
    """reset and join back Thread Network with a given timeout delay

    Args:
        timeout: a timeout interval before rejoin Thread Network

    Returns:
        True: successful to reset and rejoin Thread Network
        False: fail to reset and rejoin the Thread Network
    """
    print '%s call resetAndRejoin' % self.port
    print timeout
    try:
        self._sendline('reset')
        self.isPowerDown = True
        time.sleep(timeout)
        if timeout < 8:      # Sleep a bit longer if the timeout is short
            time.sleep(8 - timeout)

  3. 將修改後的 nRF52840.py 檔案複製到 C:\GRL\Thread1.1\Thread_Harness\THCI

  4. 將新平台資訊新增至測試架構：

    1. 建立圖示 (PNG 或 JPG 格式)，方便區分平台，然後複製到 C:\GRL\Thread1.1\Web\images。

    2. 使用新的 DEVICE 區段更新 C:\GRL\Thread1.1\Web\data\deviceInputFields.xml，其中 thumbnail 參數是圖示檔案：

      <DEVICE name="nRF52840" thumbnail="nRF52840.jpg" description ="nRF52840: Nordic" THCI="nRF52840">
    <ITEM label="Serial Line"
          type="text"
          forParam="SerialPort"
          validation="COM"
          hint="eg: COM1">COM
    </ITEM>
    <ITEM label="Speed"
          type="text"
          forParam="SerialBaudRate"
          validation="baud-rate"
          hint="eg: 115200">115200
    </ITEM>
</DEVICE>

  5. 將裝置連接至 Windows 電腦。

  6. 使用 Python pySerial 模組尋找裝置序列埠硬體 ID：

    1. 在 Windows 電腦上安裝 pySerial。
    2. 在 Windows 指令列上使用 Python，列舉連線至機器的所有硬體 ID (VID 和 PID)。在這個輸出內容中，有一部裝置已連線，且 ID 為 VID=1366 和 PID=1015：
      python -m serial.tools.list_ports -v
COM10
    desc: USB Serial Port (COM10)
    hwid: USB\VID_1366+PID_1015+MI_00
    3. 如果您已知道 COM 連接埠，可以使用其他指令。舉例來說，如果 COM 埠為 COM10：
      python -c "import serial.tools.list_ports;print [ports[2] for ports in serial.tools.list_ports.comports() if ports[0] == 'COM10']"
['USB\VID_1366+PID_1015+MI_00']

  7. 更新黃金裝置清單：

    1. 開啟 C:\GRL\Thread1.1\Config\Configuration.ini。
    2. 在 GoldenDeviceHardwareIds 陣列中新增平台群組，並提供裝置的 VID 和 PID：
      GoldenDeviceHardwareIds = {
      'NXP': ['VID:PID=1FC9:0300','VID:PID=15A2:0300','VID:PID=1366:1015'],
      'SiLabs': 'VID:PID=10C4:8A5E',
      'ARM': 'VID:PID=0D28:0204',
      'OpenThread':'VID:PID=10C4:EA60',
      'nRF52840': 'VID:PID=1366:1015'}

  8. 啟用自動 DUT 模式。

啟用 Auto DUT 模式

完成上述任一設定選項後：

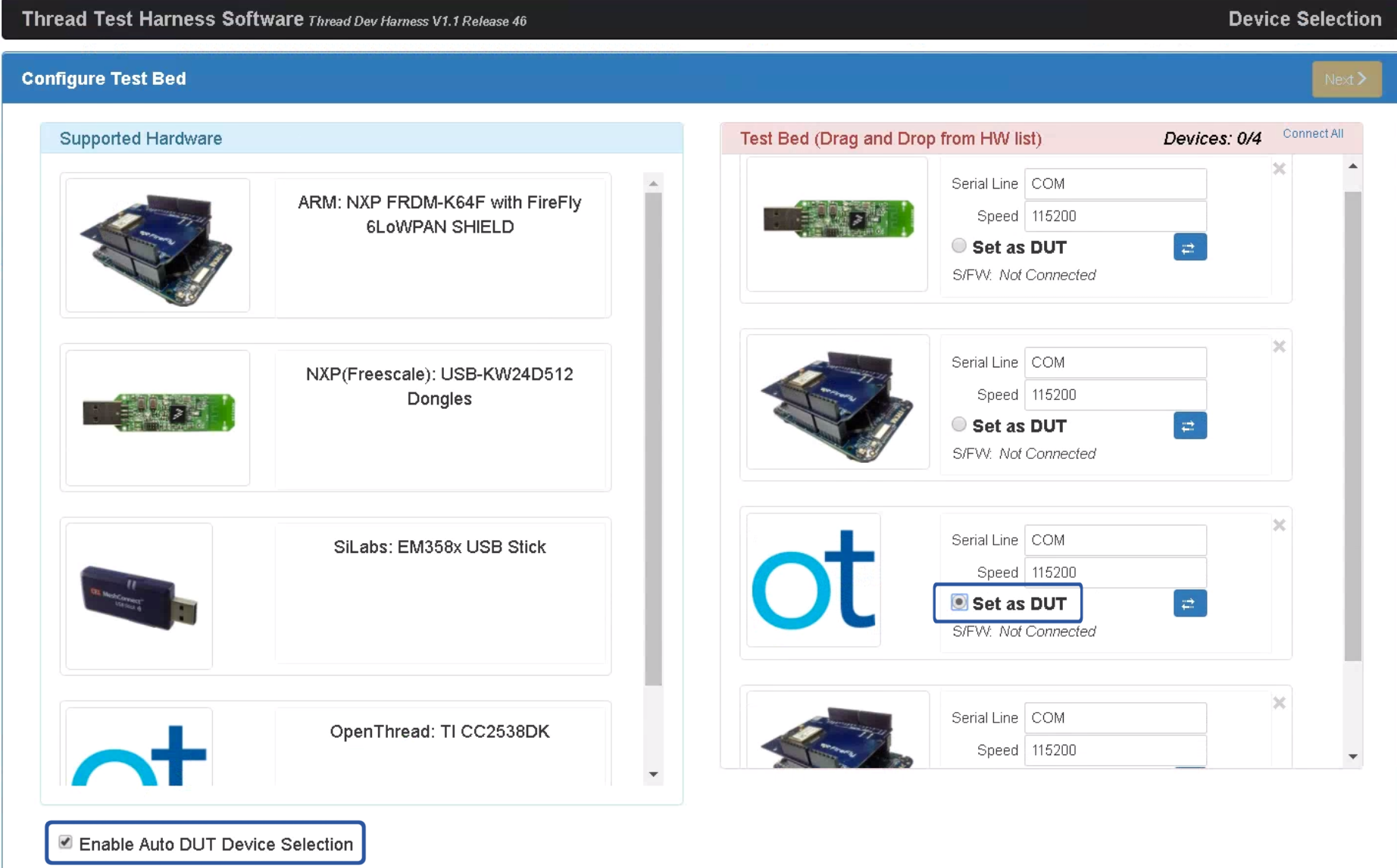

  1. 開啟 GRL 測試線束，裝置/連接埠現在會顯示為新的參考裝置。
  2. 在「支援的硬體」清單下方，選取「啟用自動 DUT 裝置選取」核取方塊。
  3. 選取目標裝置/連接埠下方的「設為 DUT」單選按鈕，將裝置設為 DUT。
