การตั้งค่าการทำงานอัตโนมัติสำหรับการรับรอง

หากต้องการทดสอบการรับรองโดยอัตโนมัติ คุณจะต้องตั้งค่าเพิ่มเติม

ขั้นตอนการติดตั้งและการกำหนดค่าทั้งหมดด้านล่างจะเกิดขึ้นในเครื่อง Windows ที่เรียกใช้ซอฟต์แวร์ GRL Test Harness ดาวน์โหลดและติดตั้ง ชุดทดสอบ Thread ของ GRL เวอร์ชันล่าสุดก่อน ดำเนินการต่อ

เมื่อติดตั้งแล้ว อุปกรณ์ภายใต้การทดสอบ (DUT) จะมีวิธีการทำงานอัตโนมัติ 2 วิธีดังนี้

เครื่องมือการทำงานอัตโนมัติของ OpenThread Harness
โหมด DUT อัตโนมัติของโปรแกรมทดสอบอัตโนมัติ

เครื่องมือการทำงานอัตโนมัติของ OpenThread Harness

ติดตั้ง

ติดตั้งซอฟต์แวร์ต่อไปนี้
- Python 2.7
- Git สำหรับ Windows (ขอแนะนำอย่างยิ่งให้รองรับ Bash)
โคลนที่เก็บ OpenThread เพื่อรับสคริปต์การทำงานอัตโนมัติ
```
git clone https://github.com/openthread/openthread
```
ติดตั้งข้อกำหนดของ Python โดยใช้คำสั่งต่อไปนี้
```
cd tools/harness-automation
pip install -r requirements.txt
```
ติดตั้งทั้ง Google Chrome และ ChromeDriver

กำหนดค่า

สร้างไฟล์การกำหนดค่าสำหรับเครื่องมือการทำงานอัตโนมัติ
```
cp autothreadharness/settings_sample.py autothreadharness/settings.py
```
อัปเดตไฟล์การกำหนดค่าใหม่ตามวิธีการใน ไฟล์
เพิ่มพารามิเตอร์ต่อไปนี้ลงในไฟล์การกำหนดค่า Test Harness ซึ่งอยู่ที่ C:\GRL\Thread1.1\Config\Configuration.ini
```
BrowserAutoNavigate = False
```

การสนับสนุน Testbed แบบผสม

นอกจากนี้ เครื่องมือการทดสอบอัตโนมัติของ Harness ยังรองรับ Testbed แบบผสม ซึ่งอุปกรณ์อ้างอิงที่ใช้ในกรณีทดสอบแต่ละกรณีจะเป็นชุดอุปกรณ์แบบผสม ไม่ใช่อุปกรณ์เดียวกันทั้งหมด ตัวอย่างเช่น แทนที่จะใช้บอร์ด TI CC2538 จำนวน 32 บอร์ดที่เรียกใช้ OpenThread สำหรับกรณีทดสอบทั้งหมด คุณสามารถผสมและจับคู่ระหว่างอุปกรณ์อ้างอิง Thread ทั้ง 4 เครื่อง สำหรับแต่ละกรณีทดสอบได้ตามต้องการ

หากต้องการใช้ Testbed แบบผสม คุณต้องกำหนดค่าเพิ่มเติมดังนี้

เพิ่มพารามิเตอร์เพิ่มเติมต่อไปนี้ลงในไฟล์การกำหนดค่า Test Harness ซึ่งอยู่ที่ C:\GRL\Thread1.1\Config\Configuration.ini
```
EnableDeviceSelection = True
```
ดาวน์โหลดไฟล์การกำหนดค่าโทโพโลยีจาก Thread Group เพิ่มไฟล์นี้เป็น TopologyConfig.txt ใน C:\GRL\Thread1.1\Thread_Harness\TestScripts ไฟล์นี้จะแสดงรายละเอียดว่าควรใช้อุปกรณ์อ้างอิงใดสำหรับแต่ละบทบาทในแต่ละกรณีทดสอบ

คุณสามารถแก้ไขไฟล์การกำหนดค่าโทโพโลยีที่ Thread Group จัดเตรียมไว้ให้สำหรับการกำหนดค่าแบบผสมอื่นๆ ได้ แต่ต้องใช้การกำหนดค่าเดิมสำหรับการรับรองอย่างเป็นทางการ

ค่าที่ถูกต้องสำหรับใช้อ้างอิงอุปกรณ์ในไฟล์การกำหนดค่าโทโพโลยี มีดังนี้

ค่าในไฟล์การกำหนดค่าโทโพโลยี	อุปกรณ์อ้างอิงของโปรแกรมทดสอบอัตโนมัติ
`ARM`	ARM: NXP FRDM-K64F พร้อม Firefly 6LoWPAN Shield
`NXP`	NXP(Freescale): ดองเกิล USB-KW24D512
`OpenThread`	OpenThread: TI CC2538DK
`SiLabs`	Silabs: EM358x USB Stick

รายการกรณีทดสอบแต่ละรายการในไฟล์การกำหนดค่าโทโพโลยีต้องอยู่ในบรรทัดแยกกันและจัดรูปแบบเป็นคู่ role:device ดังนี้

5.3.10-Leader:NXP,Router_1:OpenThread,BorderRouter:OpenThread,MED_1:ARM

โหมด DUT อัตโนมัติของโปรแกรมทดสอบอัตโนมัติ

ซอฟต์แวร์ GRL Test Harness มีฟีเจอร์การค้นหาอัตโนมัติขั้นสูง (Auto DUT) ซึ่งช่วยเร่งกระบวนการตรวจสอบสำหรับผู้ให้บริการ Thread Reference Stack

OpenThread มีตัวอย่าง Thread Host Controller Interface (THCI) ที่ช่วยให้ Test Harness ควบคุมคอมโพเนนต์หรือผลิตภัณฑ์ของคุณได้ราวกับว่าเป็น แพลตฟอร์มอ้างอิง DUT อาจทำอย่างใดอย่างหนึ่งต่อไปนี้ ทั้งนี้ขึ้นอยู่กับลักษณะของพอร์ตอนุกรมของแพลตฟอร์มที่คุณใช้

ทำหน้าที่เป็นแพลตฟอร์มการอ้างอิง OpenThread ที่มีอยู่

หรือ
ทำหน้าที่เป็นแพลตฟอร์มข้อมูลอ้างอิงใหม่

ทำหน้าที่เป็นแพลตฟอร์มการอ้างอิง OpenThread ที่มีอยู่

หากพอร์ตอนุกรมของ DUT ทำงานภายใต้การตั้งค่า 115200 8-N-1 และ อุปกรณ์ตอบสนองอย่างถูกต้องหลังจากรีเซ็ตอุปกรณ์จริงทุกครั้ง (เช่น เพื่อ ยืนยันการเชื่อมต่อที่ถูกต้องของอุปกรณ์กับเครื่อง Windows) แพลตฟอร์ม จะใช้เครื่องมือ THCI ของ OpenThread ได้ เครื่องมือนี้ช่วยให้อุปกรณ์ทำหน้าที่เป็น แพลตฟอร์มการอ้างอิง OpenThread ในระหว่างการทดสอบ

ปิด GRL Test Harness หากเปิดอยู่
เชื่อมต่ออุปกรณ์กับเครื่อง Windows
ค้นหาตัวระบุฮาร์ดแวร์พอร์ตอนุกรมของอุปกรณ์โดยใช้โมดูล pySerial ของ Python ดังนี้
1. ติดตั้ง pySerial ในเครื่อง Windows
2. ใช้ Python ในบรรทัดคำสั่งของ Windows เพื่อแสดงรายการตัวระบุฮาร์ดแวร์ทั้งหมด (VID และ PID) สำหรับอุปกรณ์ที่เชื่อมต่อกับเครื่อง ในเอาต์พุตนี้ อุปกรณ์ 1 เครื่องเชื่อมต่อด้วยตัวระบุ VID=1366 และ PID=1015
```
python -m serial.tools.list_ports -v
COM10
    desc: USB Serial Port (COM10)
    hwid: USB\VID_1366+PID_1015+MI_00
```
3. หากทราบพอร์ต COM อยู่แล้ว คุณจะใช้คำสั่งอื่นได้ เช่น หากพอร์ต COM คือ COM10
```
python -c "import serial.tools.list_ports;print [ports[2] for ports in serial.tools.list_ports.comports() if ports[0] == 'COM10']"
['USB\VID_1366+PID_1015+MI_00']
```
อัปเดตรายการอุปกรณ์ทองคำ
1. เปิด C:\GRL\Thread1.1\Config\Configuration.ini
2. อัปเดตกลุ่ม OpenThread ในGoldenDeviceHardwareIds array ด้วย VID และ PID ของอุปกรณ์
```
GoldenDeviceHardwareIds = {
'NXP': ['VID:PID=1FC9:0300','VID:PID=15A2:0300','VID:PID=1366:1015'],
'SiLabs': 'VID:PID=10C4:8A5E',
'ARM': 'VID:PID=0D28:0204',
'OpenThread':['VID:PID=10C4:EA60','VID:PID=1366:1015']}
```
เปิดใช้โหมด DUT อัตโนมัติ

ทำหน้าที่เป็นแพลตฟอร์มการอ้างอิงใหม่

หากพอร์ตอนุกรมของ DUT ไม่ทำงานภายใต้การตั้งค่าพอร์ตอนุกรมที่เหมาะสม หรืออุปกรณ์ไม่ตอบสนองอย่างถูกต้องหลังจากรีเซ็ตอุปกรณ์จริง (แสดงโค้ดที่อ่านไม่ได้ภายใน 3-6 วินาทีหลังการรีเซ็ต) คุณสามารถปรับแต่ง THCI ของ OpenThread เพื่อถือว่าอุปกรณ์เป็นแพลตฟอร์มใหม่ใน Test Harness ได้

ตัวอย่างเช่น หากต้องการปรับแต่ง THCI โดยใช้แพลตฟอร์ม Nordic Semiconductor nRF52840 ให้ทำดังนี้

ปิด GRL Test Harness หากเปิดอยู่

แก้ไข /tools/harness-thci/OpenThread.py โดยอิงตามลักษณะของ UART ของอุปกรณ์เป้าหมาย การแก้ไขอาจ แตกต่างกันไปในแต่ละอุปกรณ์เป้าหมาย ในกรณีของแพลตฟอร์ม Nordic nRF52840 ให้ทำดังนี้

เปลี่ยนชื่อไฟล์ OpenThread.py เป็น nRF52840.py
เปลี่ยน "OpenThread" 3 รายการแรกเป็น "nRF52840" ดังนี้
```
>> Device : nRF52840 THCI
>> Class : nRF52840

class nRF52840(IThci):
```

เปลี่ยนพารามิเตอร์พอร์ตอนุกรม

def _connect(self):
    print 'My port is %s' % self.port
    if self.port.startswith('COM'):
        self.handle = serial.Serial(self.port, 115200, timeout=0)
        time.sleep(1)
        self.handle.write('\r\n')
        time.sleep(0.1)
        self._is_net = False
    elif ':' in self.port:
        host, port = self.port.split(':')
        self.handle = socket.create_connection((host, port))
        self.handle.setblocking(0)
        self._is_net = True
    else:
        raise Exception('Unknown port schema')
    self.UIStatusMsg = self.getVersionNumber()

เปลี่ยนเวลาสลีปเพื่อลดผลกระทบของเอาต์พุตโค้ดที่อ่านไม่ได้ หลังจากรีเซ็ตอุปกรณ์

def powerDown(self):
    """power down the Thread device"""
    print '%s call powerDown' % self.port
    self._sendline('reset')
    self.isPowerDown = True
    time.sleep(8)  # New addition

def reboot(self):
    """reset and rejoin to Thread Network without any timeout

    Returns:
        True: successful to reset and rejoin the Thread Network
        False: fail to reset and rejoin the Thread Network
    """
    print '%s call reboot' % self.port
    try:
        self._sendline('reset')
        self.isPowerDown = True
        time.sleep(8)  # Updated from 3 to 8

def reset(self):
    """factory reset"""
    print '%s call reset' % self.port
    try:
        self._sendline('factoryreset')
        time.sleep(8)  # Updated from 3 to 8
        self._read()

def resetAndRejoin(self, timeout):
    """reset and join back Thread Network with a given timeout delay

    Args:
        timeout: a timeout interval before rejoin Thread Network

    Returns:
        True: successful to reset and rejoin Thread Network
        False: fail to reset and rejoin the Thread Network
    """
    print '%s call resetAndRejoin' % self.port
    print timeout
    try:
        self._sendline('reset')
        self.isPowerDown = True
        time.sleep(timeout)
        if timeout < 8:      # Sleep a bit longer if the timeout is short
            time.sleep(8 - timeout)

คัดลอกไฟล์ nRF52840.py ที่แก้ไขแล้วไปยัง C:\GRL\Thread1.1\Thread_Harness\THCI
เพิ่มข้อมูลแพลตฟอร์มใหม่ลงใน Test Harness โดยทำดังนี้
1. สร้างไอคอน (ในรูปแบบ PNG หรือ JPG) เพื่อให้แยกแยะแพลตฟอร์มของคุณได้ง่ายขึ้น แล้วคัดลอกไปยัง C:\GRL\Thread1.1\Web\images
2. อัปเดต C:\GRL\Thread1.1\Web\data\deviceInputFields.xml ด้วยส่วน DEVICE ใหม่ โดยที่พารามิเตอร์ thumbnail คือไฟล์ไอคอน
```
<DEVICE name="nRF52840" thumbnail="nRF52840.jpg" description ="nRF52840: Nordic" THCI="nRF52840">
    <ITEM label="Serial Line"
          type="text"
          forParam="SerialPort"
          validation="COM"
          hint="eg: COM1">COM
    </ITEM>
    <ITEM label="Speed"
          type="text"
          forParam="SerialBaudRate"
          validation="baud-rate"
          hint="eg: 115200">115200
    </ITEM>
</DEVICE>
```
เชื่อมต่ออุปกรณ์กับเครื่อง Windows
ค้นหาตัวระบุฮาร์ดแวร์ของพอร์ตอนุกรมของอุปกรณ์โดยใช้โมดูล pySerial ของ Python
1. ติดตั้ง pySerial ในเครื่อง Windows
2. ใช้ Python ในบรรทัดคำสั่งของ Windows เพื่อแสดงรายการตัวระบุฮาร์ดแวร์ทั้งหมด (VID และ PID) สำหรับอุปกรณ์ที่เชื่อมต่อกับเครื่อง ในเอาต์พุตนี้ อุปกรณ์ 1 เครื่องเชื่อมต่อด้วยตัวระบุ VID=1366 และ PID=1015
```
python -m serial.tools.list_ports -v
COM10
    desc: USB Serial Port (COM10)
    hwid: USB\VID_1366+PID_1015+MI_00
```
3. หากทราบพอร์ต COM อยู่แล้ว คุณจะใช้คำสั่งอื่นได้ เช่น หากพอร์ต COM คือ COM10
```
python -c "import serial.tools.list_ports;print [ports[2] for ports in serial.tools.list_ports.comports() if ports[0] == 'COM10']"
['USB\VID_1366+PID_1015+MI_00']
```
อัปเดตรายการอุปกรณ์ทองคำ
1. เปิด C:\GRL\Thread1.1\Config\Configuration.ini
2. เพิ่มกลุ่มแพลตฟอร์มใหม่ในอาร์เรย์ GoldenDeviceHardwareIds โดยใช้ VID และ PID ของอุปกรณ์
```
GoldenDeviceHardwareIds = {
'NXP': ['VID:PID=1FC9:0300','VID:PID=15A2:0300','VID:PID=1366:1015'],
'SiLabs': 'VID:PID=10C4:8A5E',
'ARM': 'VID:PID=0D28:0204',
'OpenThread':'VID:PID=10C4:EA60',
'nRF52840': 'VID:PID=1366:1015'}
```
เปิดใช้โหมด DUT อัตโนมัติ

เปิดใช้โหมด DUT อัตโนมัติ

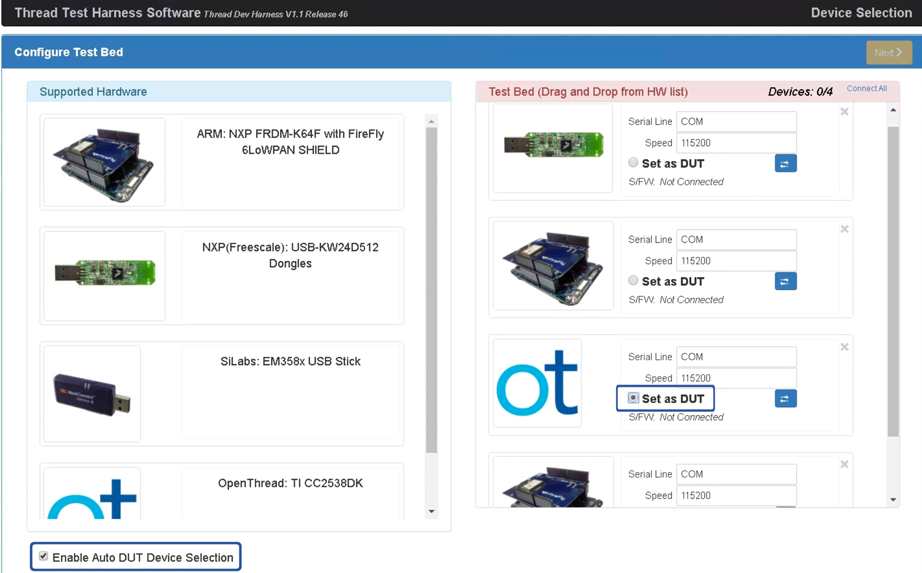

หลังจากกำหนดค่าตัวเลือกใดตัวเลือกหนึ่งข้างต้นเสร็จแล้ว ให้ทำดังนี้

เปิด GRL Test Harness อุปกรณ์/พอร์ตจะปรากฏเป็นอุปกรณ์อ้างอิงใหม่
เลือกช่องทําเครื่องหมายเปิดใช้การเลือกอุปกรณ์ DUT อัตโนมัติใต้รายการฮาร์ดแวร์ที่รองรับ
เลือกปุ่มตัวเลือกตั้งค่าเป็น DUT ใต้อุปกรณ์/พอร์ตเป้าหมายเพื่อตั้งค่า อุปกรณ์เป็น DUT
